Paso 2: Planificación de la funcionalidad y la forma
En esta fase, debo definir alguna terminología básica para aquellos que no conocen Axe Fx II de Fractal Audio:
- Preestablecido - un preset almacenado en la memoria del Axe-FX. Una preselección define qué amplificadores, gabinetes, efectos, parches y mezclas están disponibles cuando se selecciona ese preset. Un ajuste preestablecido también define los parámetros para todo lo anterior.
- Escena - una combinación de amplificadores, gabinetes, efectos activos y almacenados dentro de un preajuste.
- Un ajuste preestablecido del Axe-FX II contiene ocho escenas.
Para mi proyecto, me permiten definir "programa" como un diseño de interruptor de bigfoot individual que puede enviar numerosos cambios preestablecidos y comandos de controlador continuo, incluyendo aquellas que seleccione escenas, así como comandos MIDI enviaron a otros dispositivos como medidores, samplers, teclados, puertas de garaje, etc..
En Resumen y en el contexto de este documento, un "preset" es la preselección de un Axe-FX y "programa" es un diseño de interruptor de pie grande.
Una vez comunicaciones básicas del MIDI con el Axe-FX se estableció a través de la prueba de concepto de Bigfoot, llegó el momento de considerar qué funcionalidad que necesitaba desde el pedal. Requisitos:
- Enviar programa y controlador continuo MIDI comandos a Axe-FX
- Interpretar el sysex de MIDI regresado después de que comandos se envían y actualización de la pantalla LCD y LED de Estados
- Implementar interruptores de función programables para efectos de control, tempo, sintonizador de la guitarra, comandos MIDI adicionales
- Implementar puertos programables para pedales de expresión fuera de borda para controlar el volumen, wah, pitch
Habiendo definido la funcionalidad básica, seguido los requisitos de forma:
- display de 4 x 20 LCD pantalla nombre del programa y el número, el Axe-FX preset nombre y número, número de escena, estado de FX, actual tempo BPM, número de teléfono del administrador...
- Utilizar modificadores de 16 pies en una matriz, incorporando doce interruptores de programación, escena, efecto programable (programa) y cuatro interruptores de la función
- Utilizar módulos de Freetronics programable RGB LED como indicadores de estado para cada interruptor de programa
- En espacios confinados de la etapa
- Utilice conectores Neutrix Ethercon RJ45 a 8 base cable CAT 6 para llevar alimentación phantom, MIDI out y MIDI en reducir el número de cables en el escenario.
- Proporcionan dos enchufes de 6,5 mm para pedales de expresión MIDI
- Proporcionar que MIDI adicional tomas de otro pie de entrada/salida dispositivos controlados en el escenario como medidores.

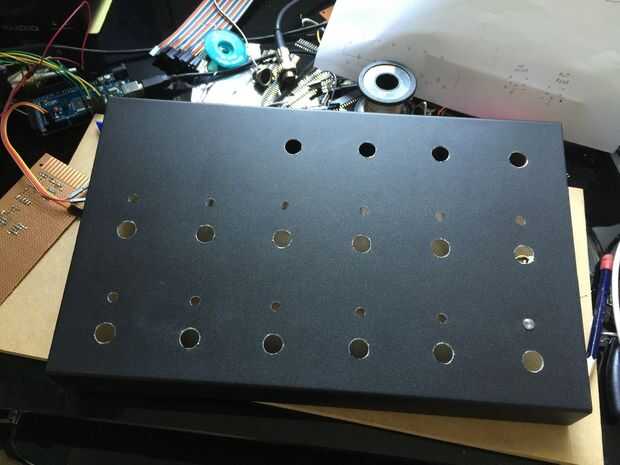

Hora de elegir un cerramiento. La primera consideración fue refactorizar el Behringer FCB1010 para contener el Arduino y circuitos asociados. Hmmm... Yo podría tener un uso para el Behringer pedal en otros lugares. Vamos a la caja hasta dulce, en una configuración típica de cuña con pedales de expresión conectado remotamente. Colocó en el recinto 1456PH1 de Hammond, suministrados sobre pedido especial de componentes de WES.
