Paso 3: Montaje inicial
Espera para que el caso de Hammond llegar, pedí componentes adicionales:
- Arduino Due x 1 (eBay - ten cuidado, asegurate que sea genuino Arduino)
- 2 x 20 caracteres en la pantalla x 1 (eBay)
- Variedad de cables de cinta de 2,5 mm pitch y cabeceras PCB (eBay)
- Módulo LED RGB de Freetronics x 12 (Jaycar electrónica)
- conector de 5 pines DIN panel x 2 (Jaycar electrónica)
- Vero del tablero 95 mm x 305 mm (Jaycar electrónica)
- Pie SPST interruptores x 16 (Perras amor mis interruptores)
- Toma de panel de 6.5mm NEUTRIX x 2 (componentes de WES)
- NEUTRIX RJ45 jack del panel x 1 (componentes de WES)
- Conector de panel de USB NEUTRIX x 1 (componentes de WES)

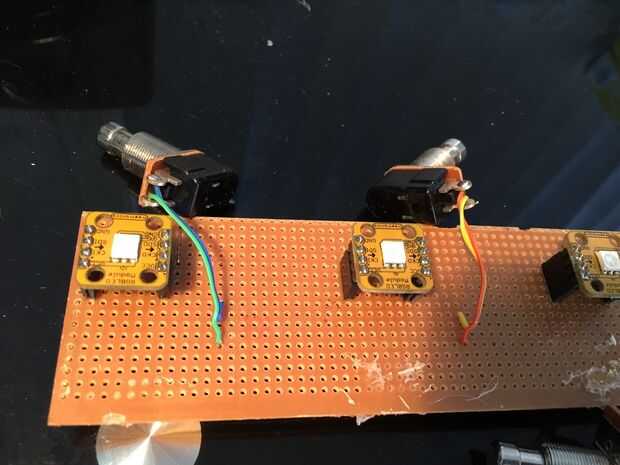

Empecé montaje Montaje de los módulos del RGB LED del Consejo Vero utiliza conectores de 2,5 mm pitch M-F. Los encabezados proporcionan la separación de la veroboard para limpiar los interruptores de pie que fueron soldados a la misma veroboard usando el cable de conexión.
Los módulos LED RBG están conectados en forma encadenada, con cuatro conexiones, + 3,3 v, GND, CLK y datos. Usé la veroboard interconectar cada módulo de LED. La veroboard tenía conectores header soldados para permitir la conexión a la Arduino usando cables de cinta comúnmente disponibles.
Una vez llegado el caso. La perforé para los conmutadores de 16 pedal y 12 LED biseles. Un agujero rectangular fue cortado con una sierra Dremel de la pantalla LCD. También corté un pedazo de plexiglás para actuar como una pantalla sobre la pantalla LCD.
La parte trasera tenía cuatro agujeros con una perforadora de 24mm para los conectores Neutrix del panel. Dos agujeros de 15mm fueron cortados para el DIN MIDI los enchufes.

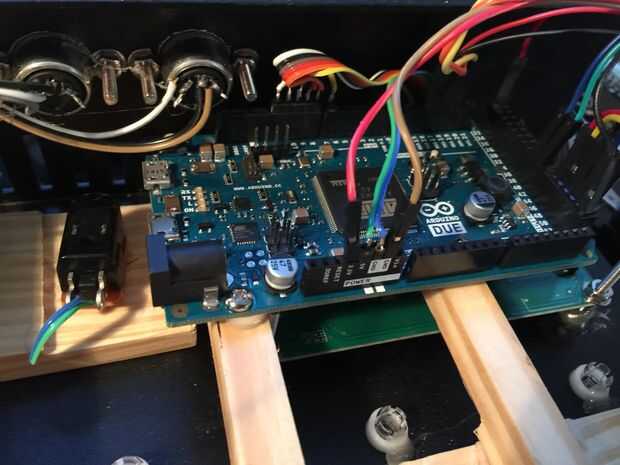

Un método de montaje adecuado era necesaria para mantener el veroboards, el Arduino y el MIDI interconectan de tablas. Opté por utilizar un enrejado horizontal o vertical de madera de 9mm, enrutado para proporcionar el espacio adecuado para el eje del pedal. La veroboards y Arduino podría el montarse directamente en el enrejado de madera con separadores pequeños y pequeños tornillos autoroscantes.
