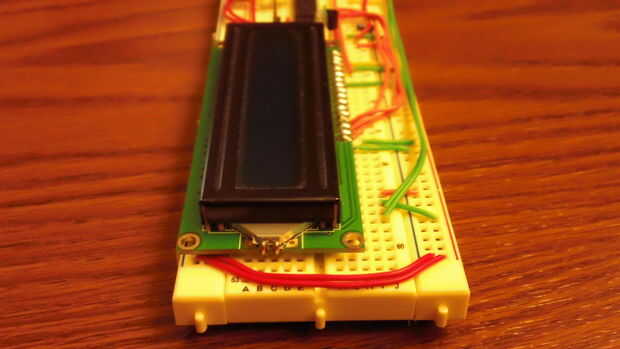

Paso 2: Más energía capitán!

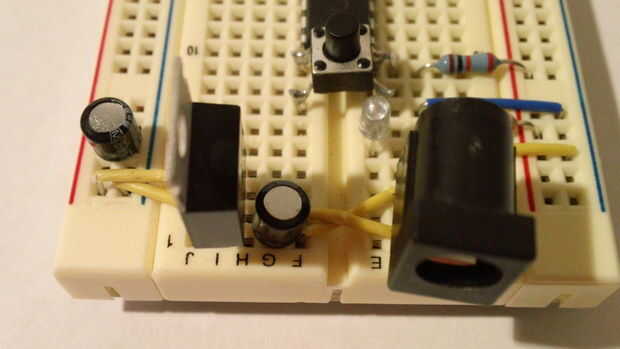

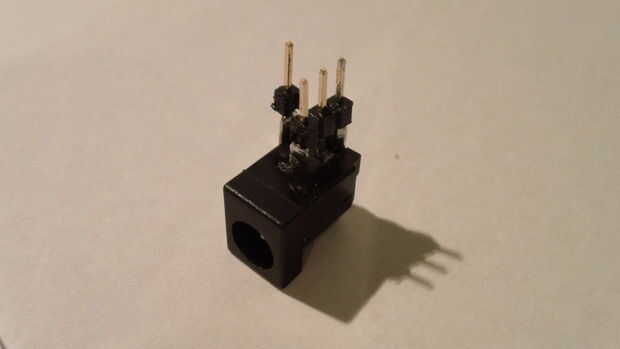

Enchufe en el conector de barril de 2,1 mm en el lado de la placa como en la foto y añadir los cables puente en el centro. (en lugar de la hierba de gato y pared barril se puede utilizar un cable para batería de 9v)
Añadir el 7805 regulador de potencia y las líneas de energía de la Junta. La entrada de la fuente de alimentación externa va la izquierda, terreno está en el centro y la salida de 5V está a la derecha (viendo de frente la parte frontal del regulador). Añadir la energía hacia fuera y los cables de tierra que conectan a los carriles derecho e izquierdos de la protoboard.
También, añadir un condensador de 10uF entre los en el regulador y el suelo (entre el enchufe y 7805) así como un condensador de 10uF en el carril derecho entre alimentación y masa. La tira de plata el condensador significa la pierna de tierra.

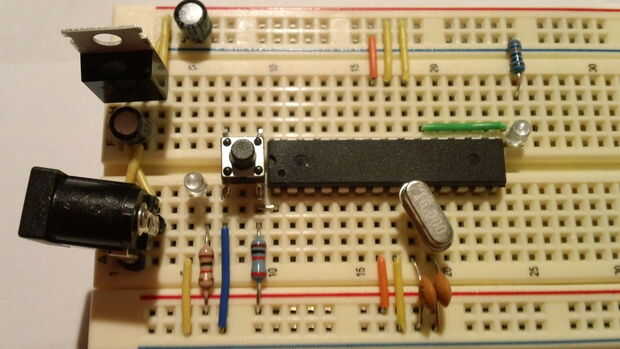

Añadir potencia y los cables en la parte inferior de la tabla de conexión de cada carril de tierra. Ahora la parte inferior y superior tienen alimentación y tierra. (ver foto)

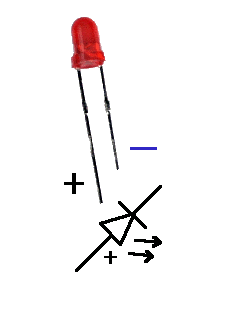

Ahora vas a añadir el poder "en" indicador. Añadir un LED y un resistor de 220 ohmios en el lado izquierdo de la Junta tras el tapón del cañón. Un LED conectado a la energía como este es un gran truco de solución de problemas. Voy siempre sabe cuando es alimentada la placa así como rápidamente saber si la placa está siendo cortocircuito.
Conecte el poder de encenderla y ver si el LED se enciende. Si eres bueno para ir para el siguiente paso. Si no, revise todos los pasos y Cruz de referencia con las imágenes para encontrar los errores.
Tiempo para el "Arduino todo poderoso!!!!!!"
