Paso 3: Brainzzz!

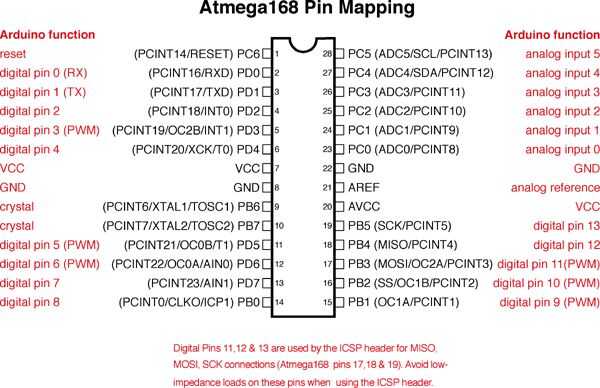

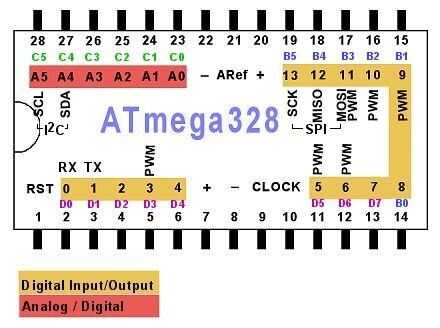

Tome un momento para revisar el mapeo de pines (imagen) de lo Atmega. (Atmega168 y 328 tienen el mismo mapa de pin). Cuando se menciona "pin" es en referencia al chip pin pin no digital o analógico.

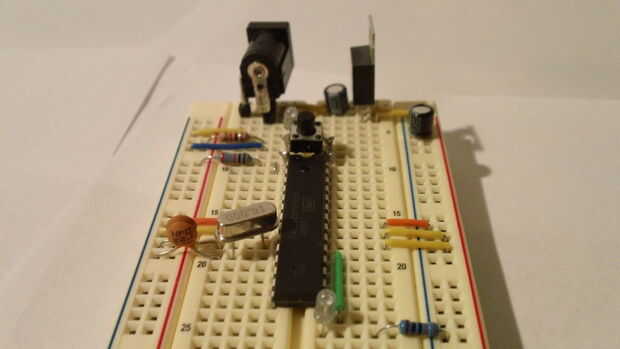

Añadir el pequeño interruptor táctil por lo que puede restablecer el Arduino cada vez que desea. Añadir el interruptor justo por encima de la parte superior del chip Atmega cruzar la brecha en la protoboard. Luego, añadir un cable de la pata izquierda de la parte inferior del interruptor para el pin RESET del chip Atmega y un cable de la pierna izquierda superior del interruptor a tierra. Conectar una 10k resistencia de pullup ohm a + 5V desde el RESET pin
Conectarse a power(5v) y tierra.
PIN 7 - Vcc - 5v
Pin 8 - GND
PIN 22 - GND
Pin 5v - AREF - 21
PIN 20 - AVcc - 5v
Un reloj externo de 16 MHz entre el pin 9 y 10 y añadir dos condensadores de 22pF corriente a tierra de cada uno de los pernos.

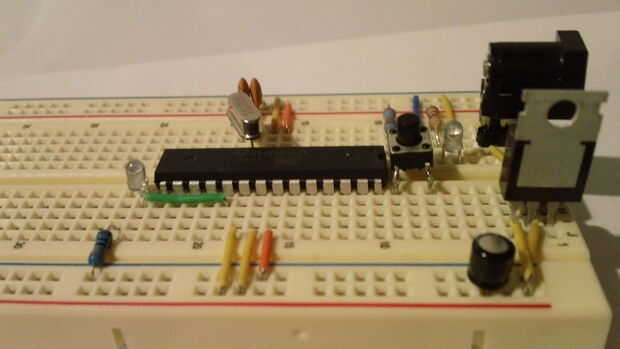

Ahora tu Arduino debe estar todo listo, pero permite probarlo. Primero agregar un LED sólo abajo del Atmega y haga correr el cable desde su lado positivo al pin 19. Añadir una resistencia de 220 ohm del lado de tierra de los LED para el carril de tierra.
Ahora vamos a hacer ese parpadeo de LED.
