Paso 6: Añadir la pantalla LCD

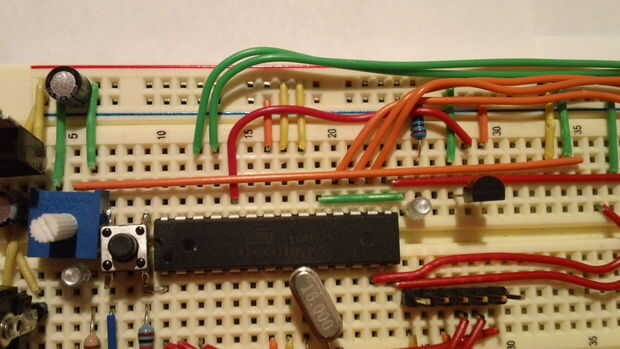

Enchufe por primera vez en el potenciómetro. Tengo mina hacia abajo por el enchufe de alimentación. Hay 3 pines. El pin en un extremo va a 5v y el otro extremo va a masa. El pin del medio va al pin 3 en la pantalla LCD.
Hay 16 pernos en la pantalla LCD. "1" es la esquina superior izquierda y los otros van hacia abajo la parte superior hacia el centro del tablero. Necesita elctronico en como tal.
Pin 1 - tierra
Pin 2 - 5v
PIN 3 - pin medio del potenciómetro de
Pin 4 - Atmega pin 13 (pin digital 7)
Pin 5 - tierra
PIN 6 - Atmega pin 14 (pin digital 8)
PIN 7 - no utilizado
Pin 8 - no utilizado
PIN 9 - no utilizado
PIN 10 - no utilizado
PIN 11 - Atmega pin 15 (pin digital 9)
Pin 12 - Atemga pin 16 (pin digital 10)
PIN 13 - Atmega pin 17 (digital pin 11)
PIN 14 - Atmega pin 18 (digital pin 12)
PIN 15 - 5v
Pin 16 - tierra

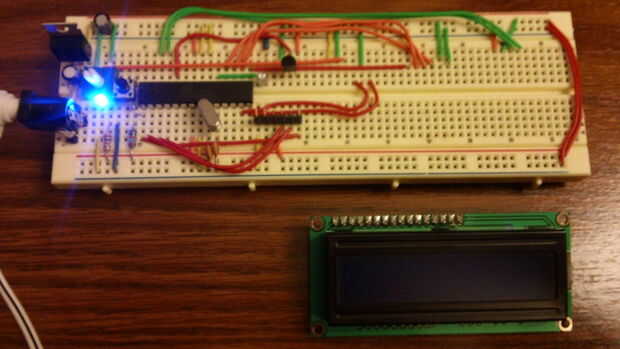

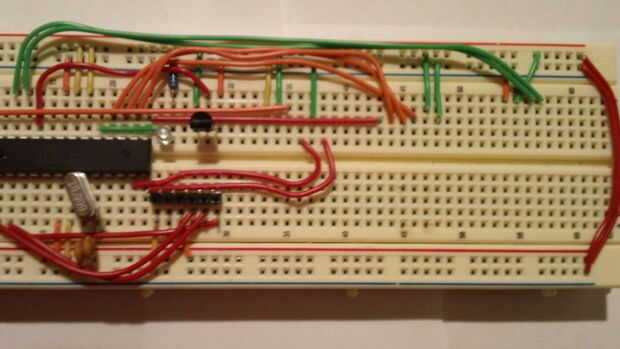

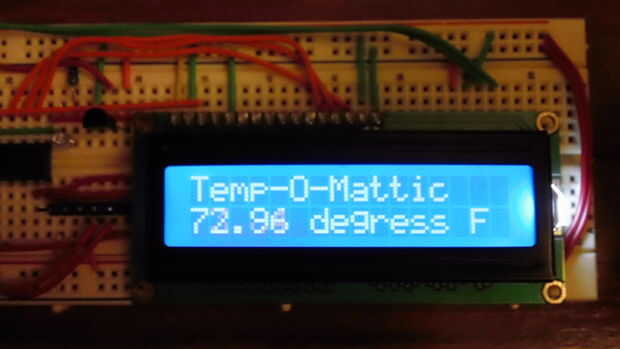

Si ya había programado el chip para la "Temp-O-Mattic" entonces enchúfalo en el poder y debería estar trabajando. Si usted no nota puede cambiar las palabras en la pantalla del programa.
