Arduino desde mal loco científico ATmegaxx8 tablero

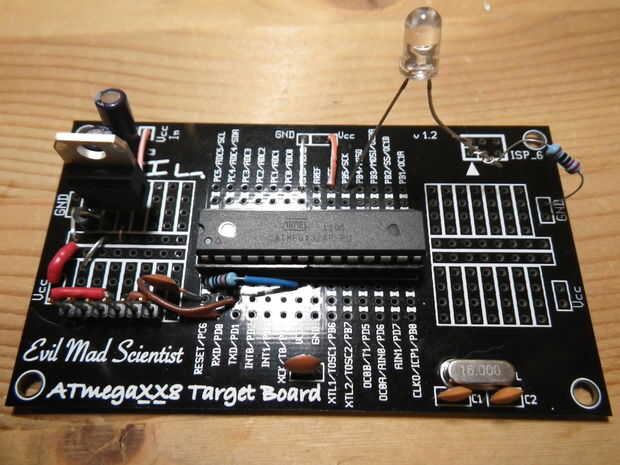

he estado haciendo mi propio Arduino en tira a bordo pero recientemente comprado algunas de las mal loco científico ATmegaxx8 objetivo juntas.
Si bien no fueron diseñados como una placa de Arduino son perfectos para utilizar como lo han hecho:
-los lugares para el cristal y los condensadores (XTL y C1, C2) o resonador
-lugar para poder alisar capacitor (C3 en el tablero)
-lugar para el condensador de 100nF entre VCC y Gnd, pines 7 y 8 (C4)
-con 4 espacios de prototipo en el tablero que puede albergar 2 x 14pin inmersión virutas
-tiene 3 agujeros por Arduino pin para soldar cables a
-tiene líneas de autobús convenientes para 5V y tierra

En este Instructable estoy usando 2 de las áreas de 4 prototipos, uno para el regulador de 5V y uno de los encabezados de FTDI.  Si vas a utilizar una fuente de 5V como una verruga de la pared entonces no necesitas el regulador y si desea programar el AVR un Arduino regular el chip y moverse en esta placa entonces no necesita los headers FTDI.

Para un esquema de base mi build en el minimalista circuito de Arduino en thetransistor.com

Etiquetas: Arduino
