Arduino desde mal loco científico ATmegaxx8 tablero (1 / 7 paso)

Paso 1: Lo que usted necesita

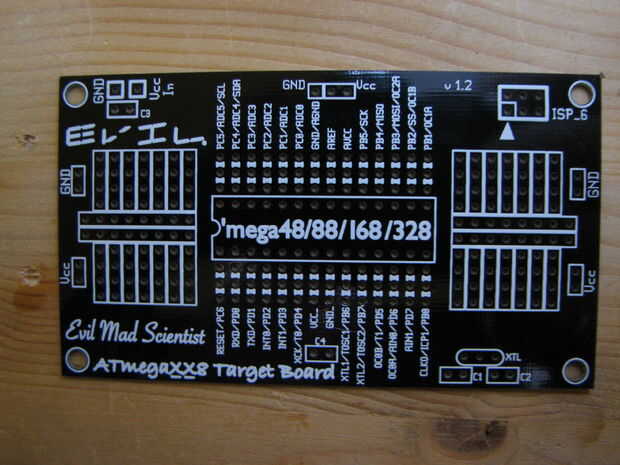

Tablero ATmegaXX8
28 pin IC zócalo (o pin 2 x 14)
ATmega328P con firmware de Arduino
Cristal de 16 MHz
2 x 22pF condensadores
2 x condensadores de .1uF
condensadores electrolíticos de 10uF x 2
Regulador de 5V LM7805
Diodo IN4001
6 pines
resistencia de 1/4w 100 k
cable de conexión
LED y 220 Ohmios resistencia de prueba

Para un esquema de base mi build en el minimalista circuito de Arduino en thetransistor.com
