Arduino desde mal loco científico ATmegaxx8 tablero (6 / 7 paso)

Paso 6: Rúbrica FTDI

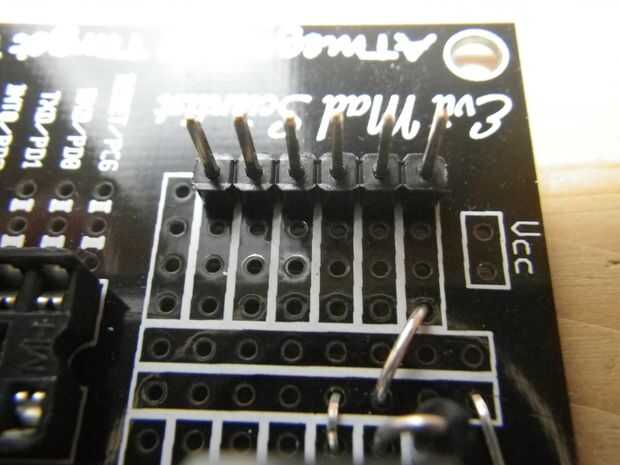

Empezar por soldadura en un encabezado de 6 pines (imagen 1).
Los pines que se muestra en la primera foto será L a R: GND, no utilizar Vcc (5V), TX, RX, DTR/RST

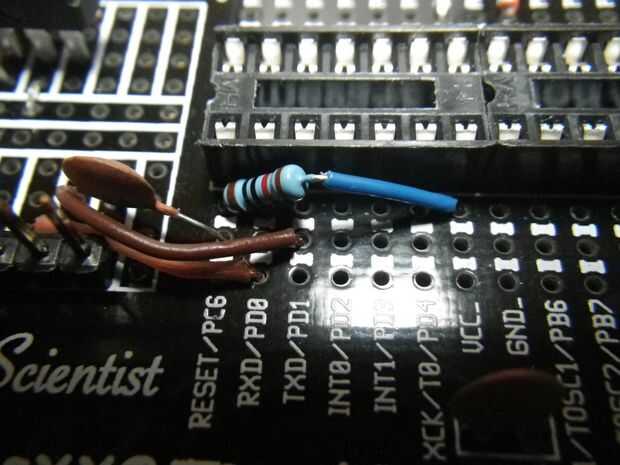

Próximo puente del bus GND al pin 1 de la cabecera FTDI (cuadro 2).
El puente siguiente del Vcc al pin 3 de la cabecera FTDI (3 º o 4 º cuadro).

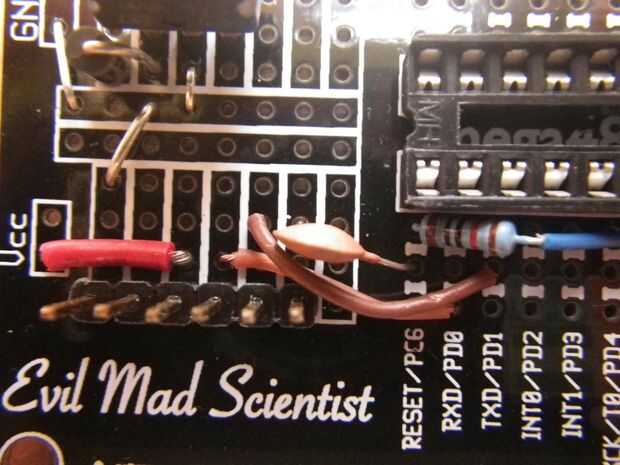

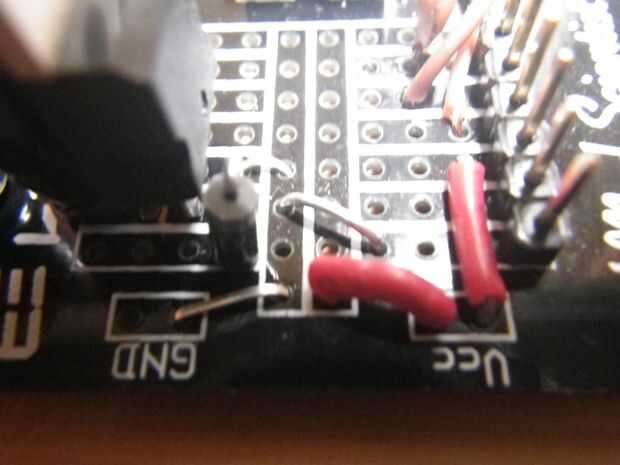

Próximo puente del pin 4 de la cabecera FTDI al pin 2 del Arduino y el pin 5 de la cabecera FTDI al pin 3 de Arduino (cuadros 3, 4 y 5)
Después de la soldadura en un condensador de .1uF del pin 6 de la cabecera FTDI y pin 1 de Arduino (cuadros 3 y 4)

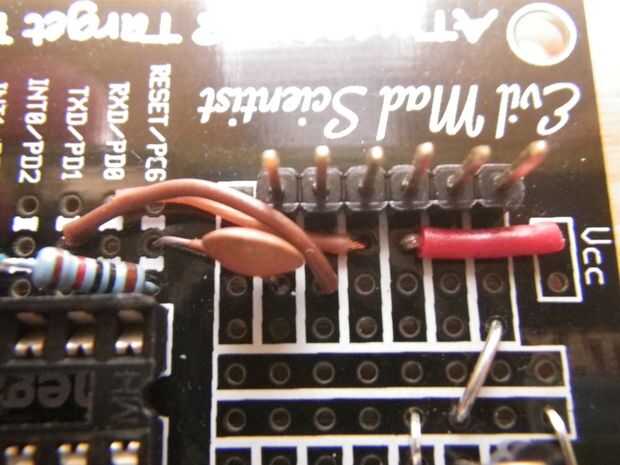

Después de la soldadura en una 10 k ohmios 1/4 w resistencia entre el pin 1 del Arduino y el pin 7 de Arduino (cuadro 5)

Yo también puente de Vcc al bus de línea como se muestra en la figura 6 - esto me da una línea de Vcc (5V) y un terreno donde puedo comer cosas como exhibiciones del LCD, el servo etc de.
