Arduino desde mal loco científico ATmegaxx8 tablero (7 / 7 paso)

Paso 7: prueba

Instalar el chip de Arduino en el zócalo con el revestimiento de la ranura izquierda.

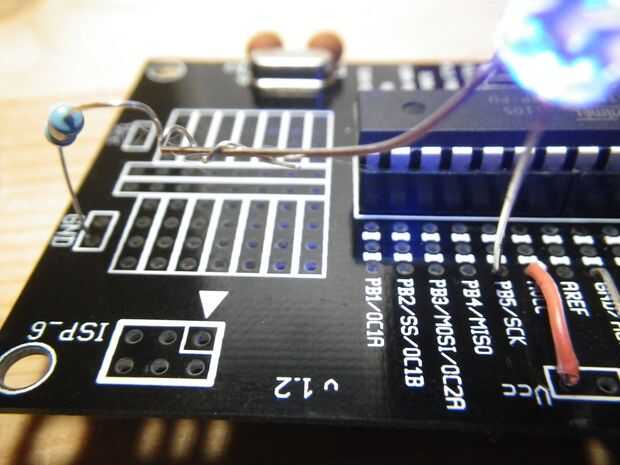

Para probar el Arduino mediante el bosquejo de "parpadear" Conecte un LED del pin digital 13 (Arduino pin 19) a tierra mediante una resistencia de 220 ohm (1 foto)

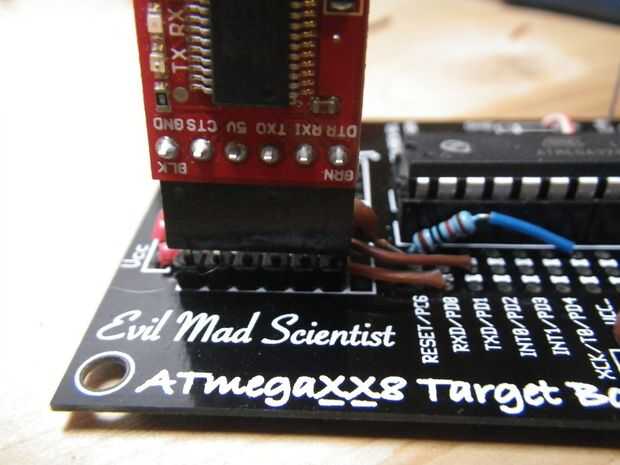

Enchufe la placa FTDI y subir el sketch.
Si todo está correcto debería tener un LED que parpadea.

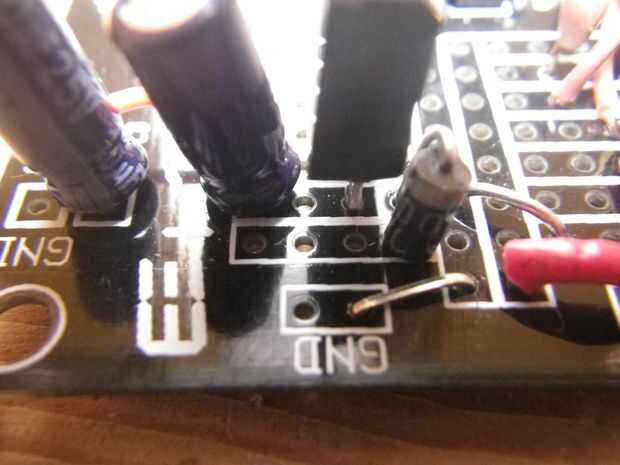

Conductores de alimentación externa deben soldarse en como se indica en el cuadro 3 - positivo en el mismo bus como los diodos, la punta negativa a tierra.
No el tablero de una fuente externa y la cabecera de FTDI de la energía al mismo tiempo, utilice uno o el otro.
