¿Arduino despertador binario (bolsillo) (1 / 8 paso)

Paso 1: lo que necesita

Para mi bolsillo alarma reloj binario que utiliza:

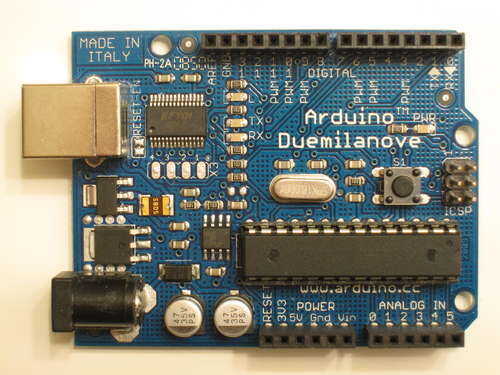

Un Arduino. Usé un Duemilanove, que encaja muy bien en una lata Altoids. Pregunto si hay un acuerdo entre la gente detrás del proyecto Arduino y ALTOIDS ¡ Debe haber uno, porque se hacen uno para el otro ;)

Pantalla:

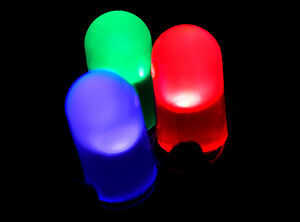

-11 LEDs, utilicé colores diferentes por minutos y horas. Para mi primera versión (como se ve en las fotos de introducción) he usado los de amarillos y verdes. La versión final tiene ahora ultra brillantes rojo y azul unos. Se ve mucho mejor :)

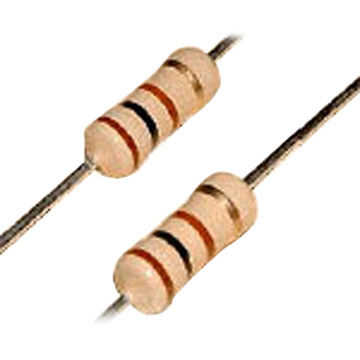

-resistencias de 1kΩ 11

ProtoShield (no, no queremos gastar 16 dólares o más para que lista para usar uno, lo hacemos por nuestra cuenta):

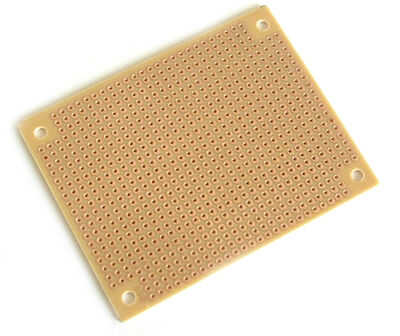

-Perfboard con solderpads separadas para cada orificio, construiremos un escudo super barato en este proyecto

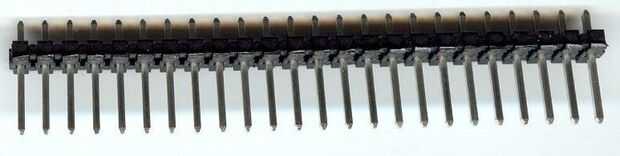

2 x 8 pines macho encabezado
Jefe masculino 2 x 6pin

Sonido:
-1 altavoz piezoeléctrico, se pueden utilizar otros oradores también, pero va a ser difícil de encajar en la lata. Si tienes un cheque de caja sin usar ordenador, si hay algo se puede utilizar. Mi está fuera de uno. Bastante pequeña y todo lo que tienes que hacer es al corte del conector a la placa principal.

Alarma y tiempo de fraguado

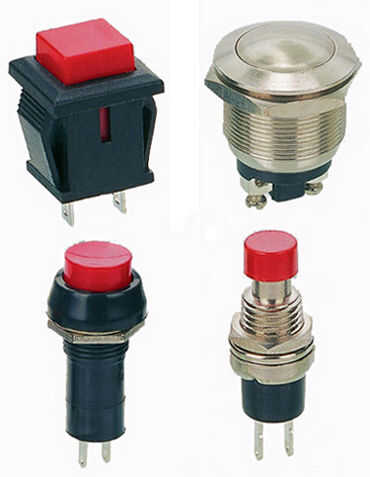

-2 botones para ajuste de horas y minutos

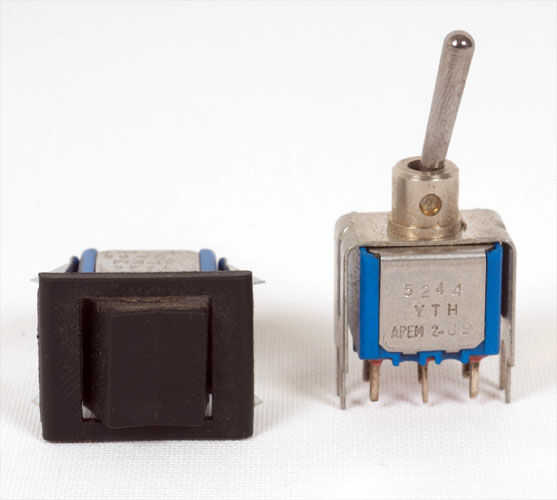

-1 interruptor para cambiar entre tiempo y tiempo de alarma

Otras cosas

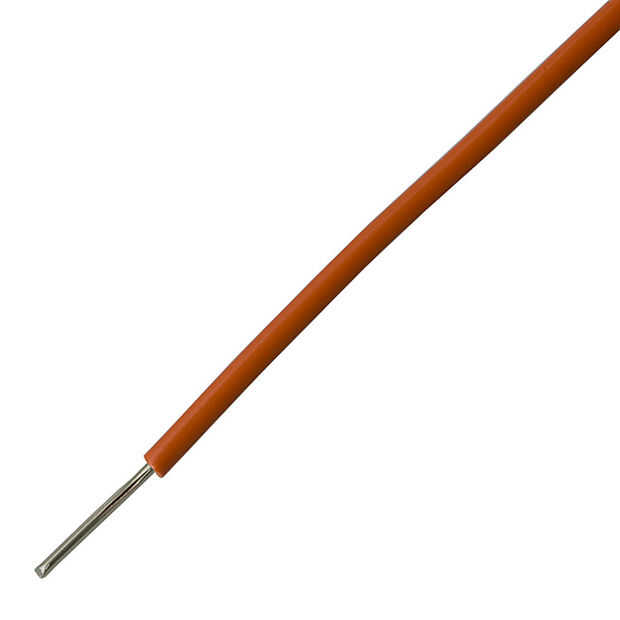

-Conexión (hilo sólido!!!)
-Cinta eléctrica (para aislamiento)
-Soldadura (si no como el olor de la fusión de la soldadura utiliza un extractor de humos. ¿No tienes uno? Mire a su alrededor aquí en usted encontrará una gran cantidad de versiones DIY aquí

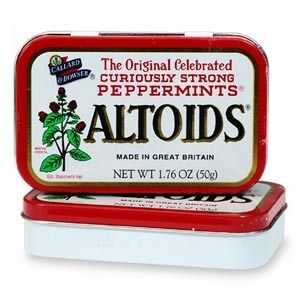

- y por supuesto una lata ALTOIDS (el mejor de los casos para todas las cosas de cosas de bolsillo)

Herramientas:
-Un soldador
-ayudar a las manos (al menos si no eres un multi mano miembro mutante de los X-Men)
-Wirecutter y wirestripper
-Taladro, o cualquier otra cosa para hacer agujeros en el caso de botones.
-Dremel o lata tijera de recorte para cortar las aberturas para el puerto USB y conector de alimentación
-Vio a la Junta de perf al tamaño correcto (una vez probado hacerlo con tijeras pero lo único que conseguí era mucho lío...)
-Un multímetro para probar conexiones es grande, pero usted puede hacer este bonito proyecto poco sin ella

Para su seguridad:
-Gafas de seguridad (ok no verse bien, pero si usted cortar el algunos patas LED y pegaron los ojos, no ves bien cool...)

Para su comodidad:
-su bebida favorita (mi fav es el Club del Mate)
-buena música
-tal vez algunos dulces para las roturas
