¿Arduino despertador binario (bolsillo) (2 / 8 paso)

Paso 2: El ProtoShield

Mi primer intento fue a sólo tiene que conectar los cables a la Arduino. Pero esto no era una buena idea. deslizó hacia fuera absolutamente a menudo y realmente fue un dolor para conseguir detrás en la posición.

Así que decidí hacer un escudo de Proto. Por supuesto usted puede comprar uno, pero bueno, somos "hacedores" no simples consumidores. así que podemos hacer muy fácil.

Tomar el perf, marque el tamaño de la Arduino en él y cortar esta pieza con una sierra.

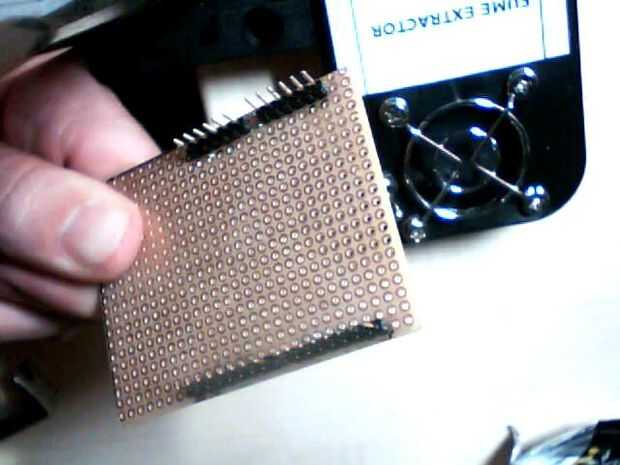

A continuación, inserte el conector macho en el tablero para que encajen en el Arduino. No te preocupes si esto no funciona en su primer intento. El espacio en la placa Arduino difiere un poco de la Junta de perf. pero usted puede doblar las patas si te heaten verlos con la soldadura de hierro un poco.

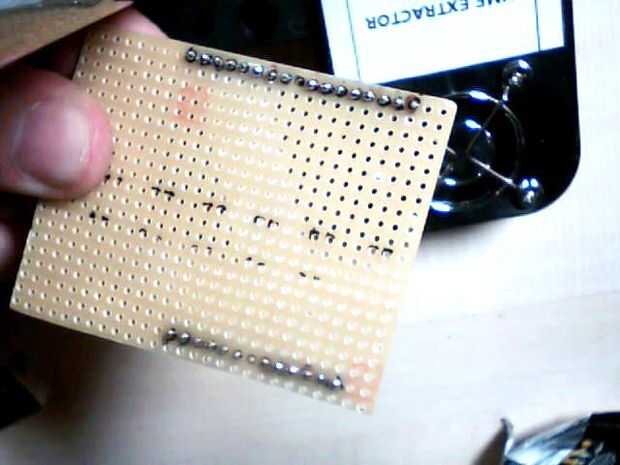

Si todo encaja bien, soldar entre sí. ¡Bien hecho!
