¿Arduino despertador binario (bolsillo) (3 / 8 paso)

Paso 3: Construcción de la pantalla

Queremos una pantalla binario, así que necesitamos 11 LEDs

O O O O O
16 8 4 2 1 Mostrar la disposición de la hora (por ejemplo, si la luz LED 4, 2 y 1 hasta que es 4 + 2 + 1 = 7:00

O O O O O O
32 16 8 4 2 1 muestra la distribución de los minutos (igual aquí, simplemente se suman los valores y obtienes los minutos reales)

Asegúrese de que todos los LEDs están bien, menos eso paso en mi primer intento y tuvo que desoldar mucho cambiar el LED roto...

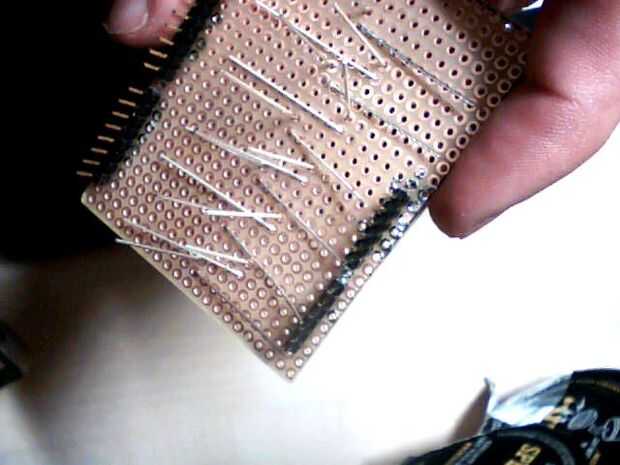

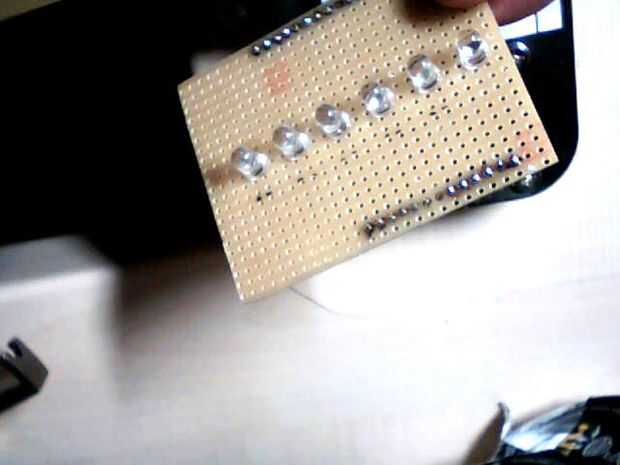

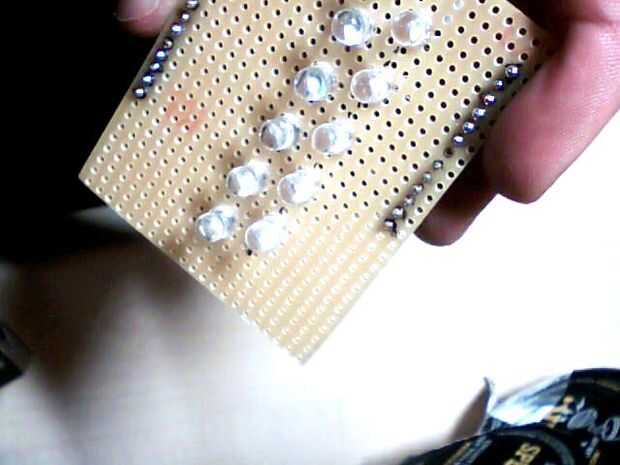

Coloque los LEDs como mencionado arriba en el tablero de perf. Sholud parecen foto 1

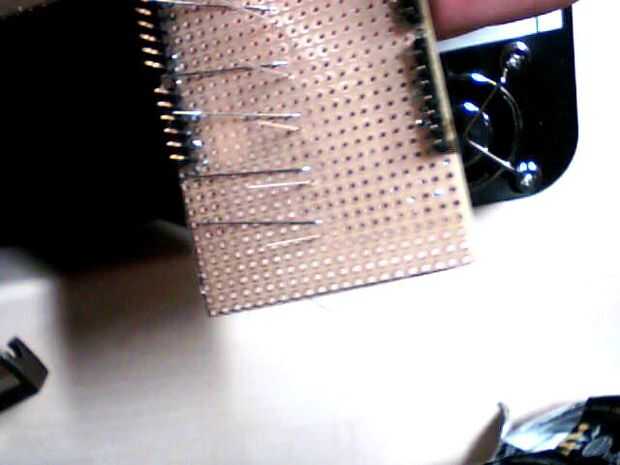

Girar el tablero y doblar todas las patas cortas de los LEDs a la media (cuadro 2)

El patas cortas a los pads de soldadura de la soldadura

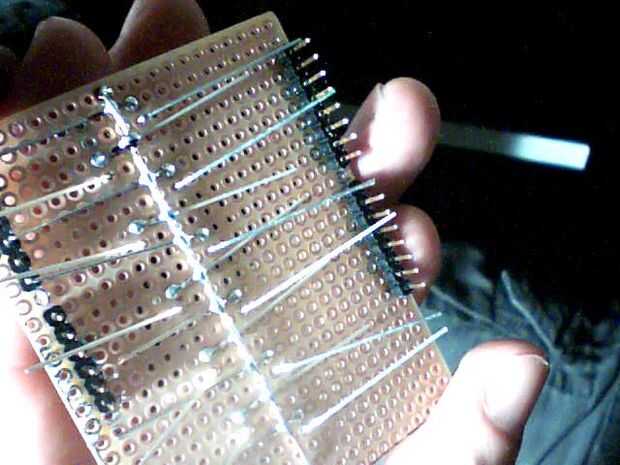

Ahora tira de la capa de un cable de núcleo sólido y póngala sobre el patas cortas (cuadro 5)

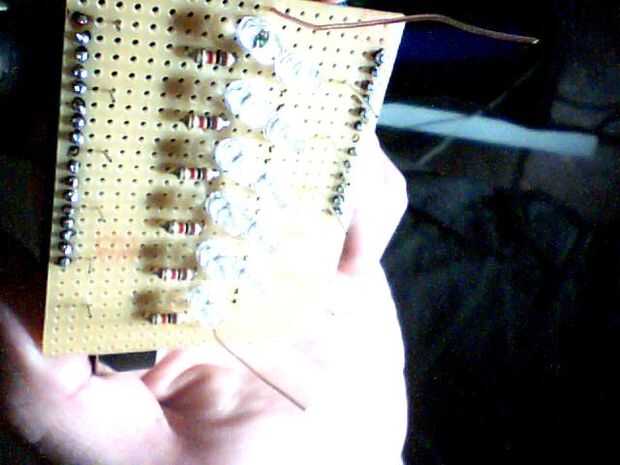

Soldar las patas corta al alambre (foto 6)

Clip de los extremos de perder, por lo que parece más agradable

Ahora doblar las piernas largas para el lado externo y soldarlos a las pastillas.

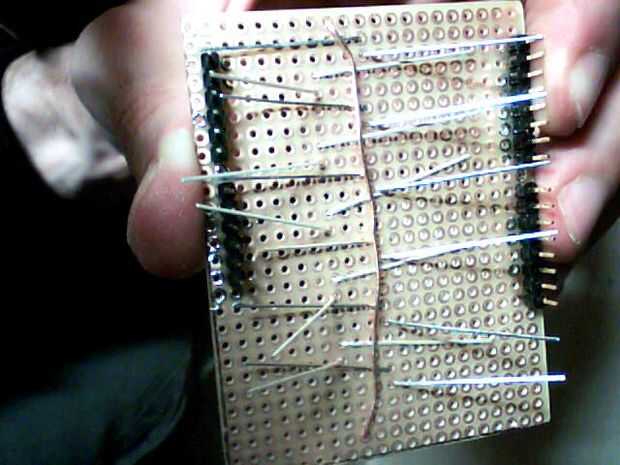

Añadir una resistencia a cada LED (cuadro 7)

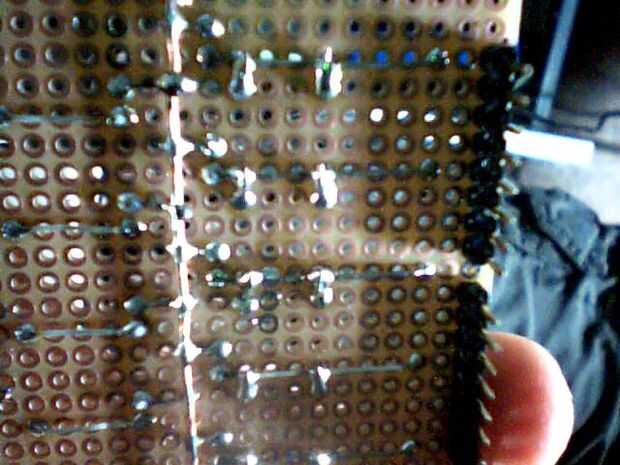

Soldadura de que las resistencias a las piernas largas y clip de perder termina (cuadro 8)
