Paso 3: Conectarlo: conexiones de alimentación

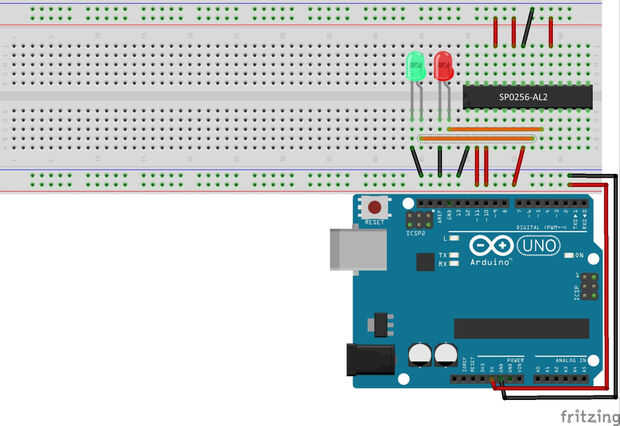

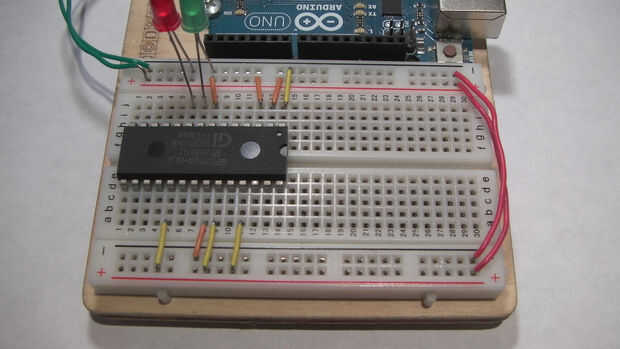

OK, ahora tiene todo, es hora de alambre! Tenga cuidado de comprobar todo, porque es muy fácil conectar mal y los cables en los lugares equivocados puede soplar la viruta de su discurso y eso sería una vergüenza. (He conectado lo mal un par de veces, pero por suerte no quemado todavía). La hoja de datos PDF es mucha ayuda aquí, así que si eres suficiente confianza, puede ir de en lugar de mi versión.

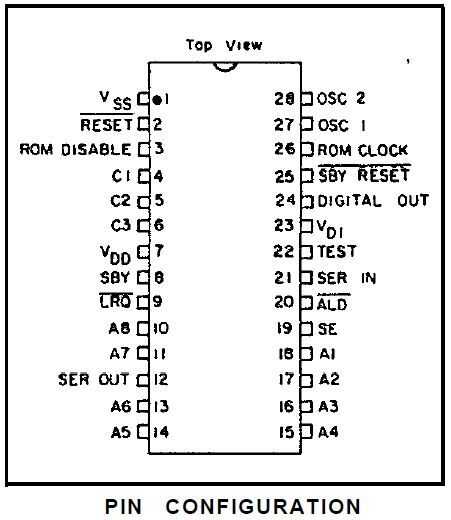

- Pin 1 (GND) uno el chip del discurso va a GND en el protoboard.
- Pin 2 (Reset) va a + 5v.
- PIN 3 (desactivar la Rom externos) va a + 5v
- Pines 4, 5 y 6 no conectan a nada.
- PIN 7 (VDD) va a + 5v.
- Los pines 8 (SBY) y 9 (L.R.Q.) pueden dejarse desconectadas o conectadas a los LEDs. Pin 8 va a un LED verde y el pin 9 para un LED rojo.
- Pines 10, 11 y 12 no se conectan a cualquier cosa.
- Pasadores de 13-18 no van a nada todavía.
- Pin 19 (SE) va a + 5v.
- PIN 20 no va a nada ahora mismo.
- PIN 21 no va a nada.
- PIN 22 (prueba) va a tierra.
- PIN 23 (VD1) va a + 5v.
- PIN 24 (salida Digital) va el altavoz o la conexión de audio.
- Pin 25 (SBY Reset) va a + 5v.
- PIN 26 no se conecta a nada.
- Pernos de 27-28 no van a nada ahora mismo.
