Arduino DIY 3D Laser Scanner (3 / 5 paso)

Paso 3: Conexiones de Hardware

Las conexiones son bastante fáciles:

Conecte el blindaje FabScan de Arduino y el controlador de pasos A4988 en la primera posición de pasos de él. Conecte el paso a paso en pernos de salida y el módulo láser al pin analógico A4. Finalmente Conecte el cable usb y fuente de alimentación. Puedes encontrar un tutorial de montaje muy usufull aquí.

Hardware personalizado:

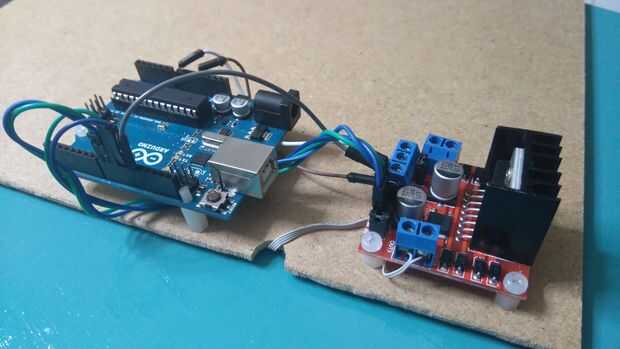

Si usted decide hacer esto con mis piezas de hardware entonces tienes que conectar el L298 paso a paso motor controlador Arduino pins 10,11,9,8 (usted puede cambiar los pernos) y láser módulo Arduino pin A4. Finalmente Conecte el cable de alimentación y usb.
