Arduino DIY [FR] (2 / 7 paso)

Paso 2: Montaje de Le

Une fois vous aurez le matériel nécessaire en montaje de pourra commencer le

Pour cela commencer par couper une perfboard 13 x 24

Puis suivez les schémas.

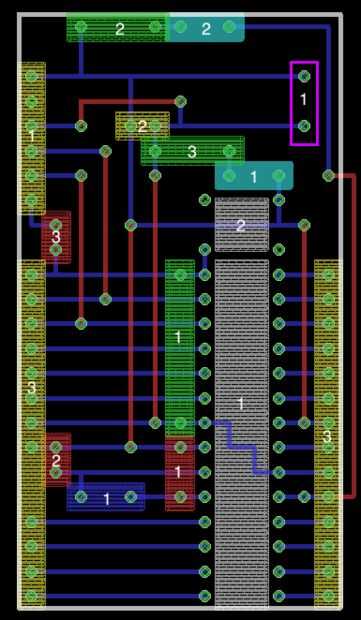

Rectángulos Jaunes: Impresion un pin

Rectángulos rojos: Condensateurs

1: 22pf

2: 22pf

3: 100pf

Rectángulos Bleus clairs: Leds

1: + un gauche

2:-un gauche

Rectángulos verdes: resistencias

1:10 k ohmios

2: 220 ohmios

3: 220 ohmios

Rectángulos azules foncés: cuarzo

Rectángulos Gris: IC et interruptor

Rectángulo rosa: Impresion una vis
