Paso 2: esquemas

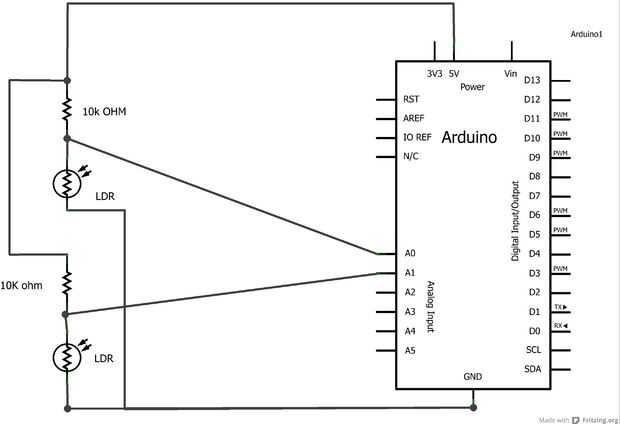

Circuito # 1:
Dos LDRs están conectados a las clavijas analógicas A0 y A1 del arduino. Una pierna de la LDR está conectado a tierra y el otro extremo está conectado a + 5v a través de una resistencia de pull-up 10 k ohm. El cruce de la pierna de la LDR y el resistor está conectado al pin analógico.
Cuando la resistencia de la LDR pasa por debajo de 10 k ohmios, el pin analógico Lee v 0 y si va por encima de 10 k ohmios, los valores analógicos se mostrará en consecuencia.
Circuito # 2:
Este circuito convierte a 9v a 5v usando regulador de voltaje 7805 para conducir los diodos láser. Un pote de ohmio 10 k se agrega para proteger los diodos láser. Dos diodos de láser están conectados en paralelo a la fuente de alimentación.

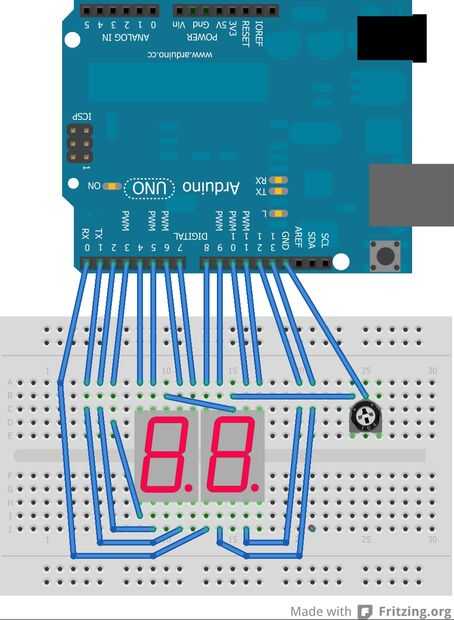

Circuito de exhibición:
Si no desea utilizar el serial monitor para mostrar los valores de contador, entonces puede Agregar 2 x siete exhibiciones de segmento a los pines digitales del arduino como se muestra (también puede utilizar un multiplexor si quieres).
