Paso 3: Diseño y funcionamiento
Hay dos partes del contador:
1. fuente de laser
2. sensor de la placa

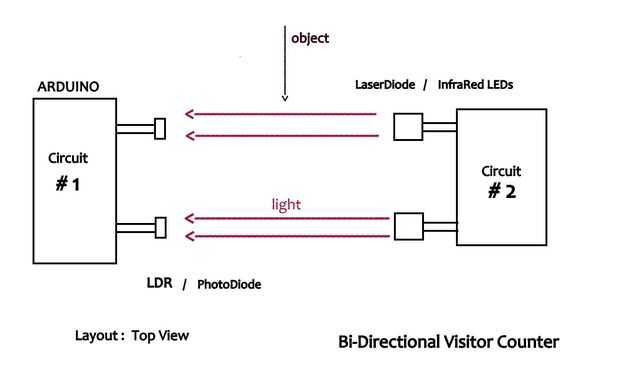

Diseño
Los diodos dos láser se conectan en paralelo a una fuente de alimentación regulada de 5v +. En el otro lado, dos LDRs son conectados a arduino. Se colocan tal que tanto los rayos de láser directamente en las LDRs.
Una pantalla de 2 x 7 segmentos está conectada a arduino para mostrar (no total. de objetos entrando - no total. de objetos dejando). Esto puede hacerse también utilizando el monitor de Arduino serial.
DE TRABAJO:
En posición normal, los rayos caen directamente en las LDRs y por lo tanto, la resistencia de las LDRs cae drásticamente. Como la resistencia cae por debajo de 10k ohmios, el pin analógico leerá un valor análogo más bajo. Cuando un objeto entra, rompe el primer beam (viga A) antes de segundo rayo (rayo B), el contador se incrementará en 1. Como B se rompe antes de la viga A la viga, el contador disminuirá en 1.
