Arduino DIY o "El DIY-Duino" (15 / 30 paso)

Paso 15: Grabado - el procedimiento de

Usted debe han comprobados sobre y aseguró que todas las huellas se completan, y hay no hay chips que hacen un circuito incompleto.

Si hay virutas o raspaduras, fijarlos con un rotulador, como se describió anteriormente.

Permite iniciar grabado!

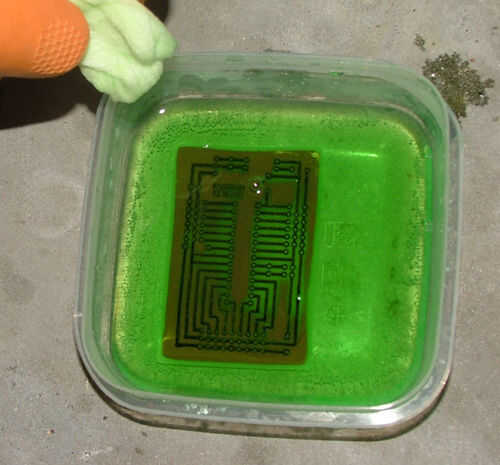

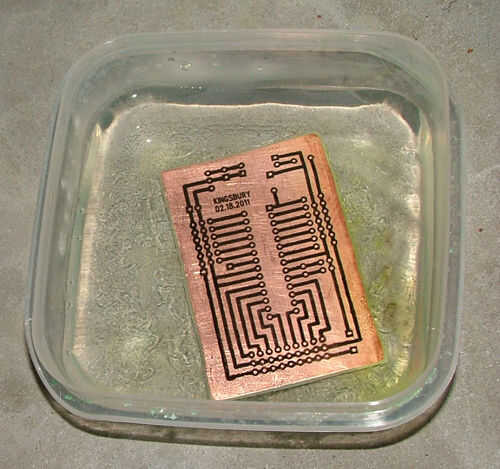

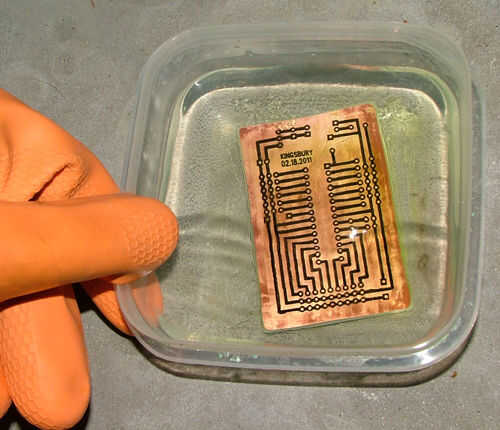

Coloque suavemente la placa en la solución de la aguafuerte.

Te darás cuenta que la solución de grabado comienza a cambiar de color.

Este es el ácido reaccionando al cobre y a partir de disolverlo.

Agite el envase suavemente, para que la solución de la aguafuerte mezclas sobre la placa sumergida.

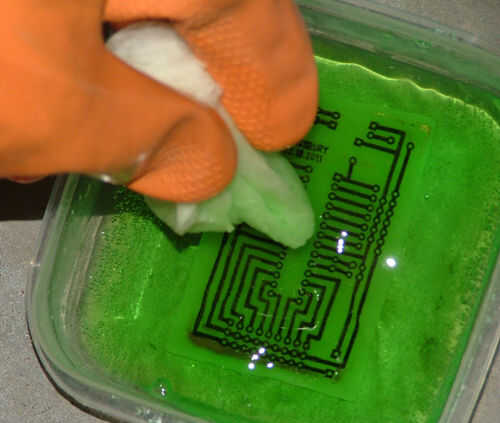

Use una toalla de papel para limpiar el tablero mientras está sumergido.

Esto ayuda a lo largo del proceso de producción.

Después de unos 4 minutos, te darás cuenta que el cobre comienza a disolver.

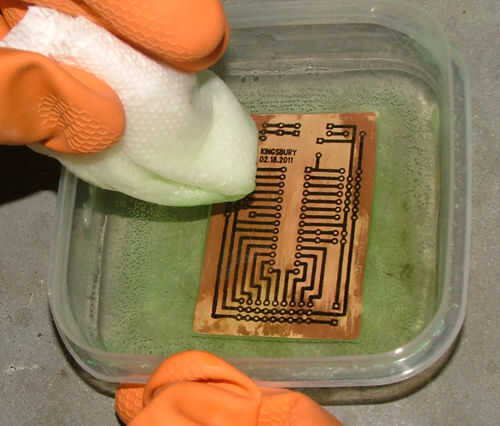

Seguir limpiar áreas donde hay todavía cobre.

Después de unos 5 minutos, la placa debe grabarse completamente.

La solución de la aguafuerte habrá cambiado a un color verde después de reachint con el cobre.

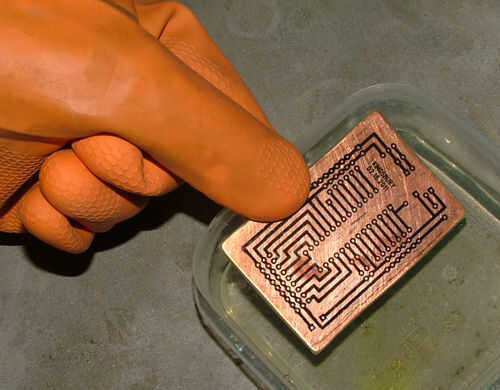

Quite la Junta y enjuague en el segundo envase, uno que tiene sólo el peróxido de hidrógeno.

Esto diluiría el ácido restante.

Ahora, no es lo mejor del mundo a hacer, pero hemos diluido cualquier solución todavía se aferra a nuestro tablero y la mayor parte del cobre que ha disuelto en la solución se diluye así. Así que... Tome su Consejo y enjuague con agua.

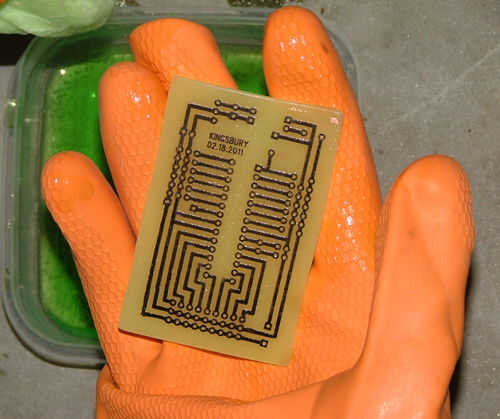

Aquí está lo que usted debe tener.

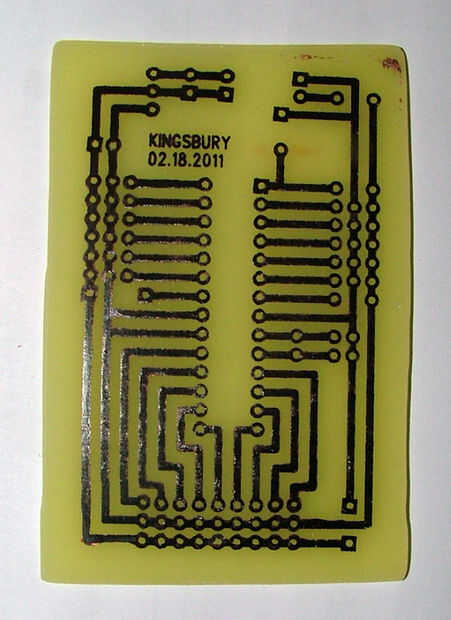

Usted notará en la foto adjuntada que todavía hay algunos cobre en la esquina superior derecha.

Esto debería estar bien.

Pero si esto sucede en su tabla y desea quitarlo, suavemente arena apagado. Tenga cuidado de no a la arena de lo que no quieras!

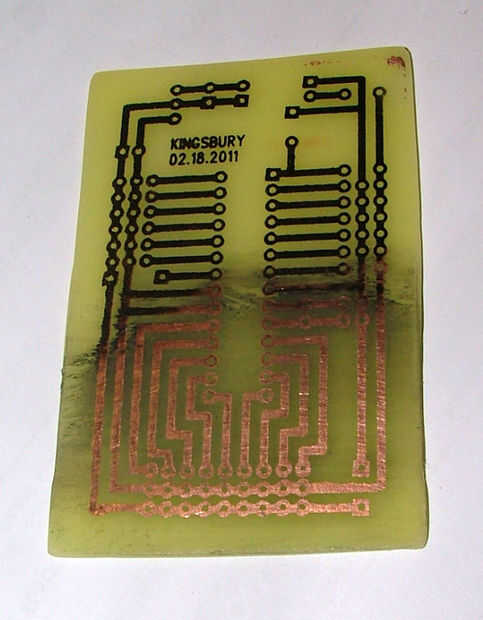

El paso final es usar removedor de laca para bajar el toner.

Poner algunos removedor de laca sobre una toalla de papel y limpie el tóner.

Hacer todo lo posible para bajar todo el toner.

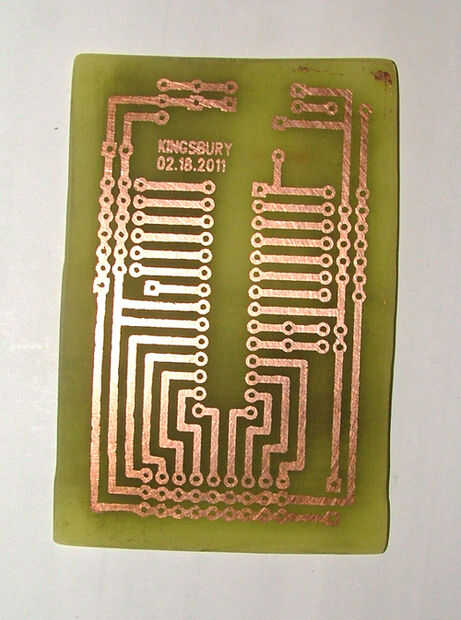

La placa debe parecerse a la foto final adjuntada.

Enjuague este cachorro apagado una vez más y prepárate taladrar los agujeros para los componentes.
