Paso 16: Perforación de agujeros para los componentes
Sin embargo, debo decir, no puedo imaginar que más allá de esta parte con un taladro normal.
En primer lugar, creo que incluso venden 1/32 brocas para taladros normales. Segundo taladros normales son demasiado engorrosos para hacer este trabajo delicado. Un resbalón y te has arruinado tu PCB precioso.

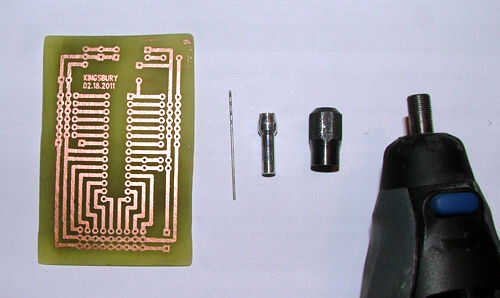

Por lo tanto, hazte un favor y conseguir un Dremel o herramienta rotativa. Son útiles para muchas cosas más que sólo hacer PCBs!
Poner en su protección para los ojos y cuidadosamente perforar los agujeros.
Tenga cuidado con el PCB y el pedacito de taladro sí mismo.
Un 1/32" bits realmente no son mucho más grande que una aguja de coser y fácil de romperse.
Es un dolor medio camino a través de la perforación y ajustar un poco. Entonces tampoco tienes que ir a la ferretería y conseguir otro o pedir uno en línea. La tienda cerca de mi aun no se vende bits individuales, están en un paquete de diferentes tamaños. Así que es $10 para un poquito y cinco que ya tengo como tres.
Si pedirlos en línea, usted puede comprar en un frasco pequeño de 4. Creo que pagué $5 por un frasco. Es bueno tener extras, eventualmente se romperá uno.
De todos modos, cuidadosamente perfore los agujeros para los componentes. Empezar por perforación a través del lado de cobre. Entonces voltee el PCB al lado de plástico y taladrar los agujeros que has hecho, sólo para estar seguro lo tienes pasando por limpio.

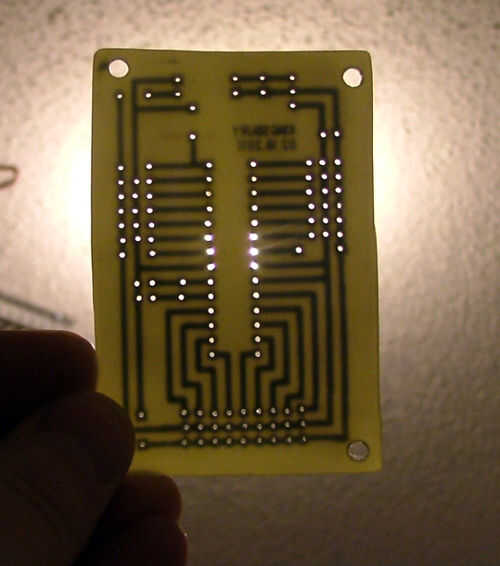

Mantenga su PCB hasta la luz y comprobar que has perforado todo.

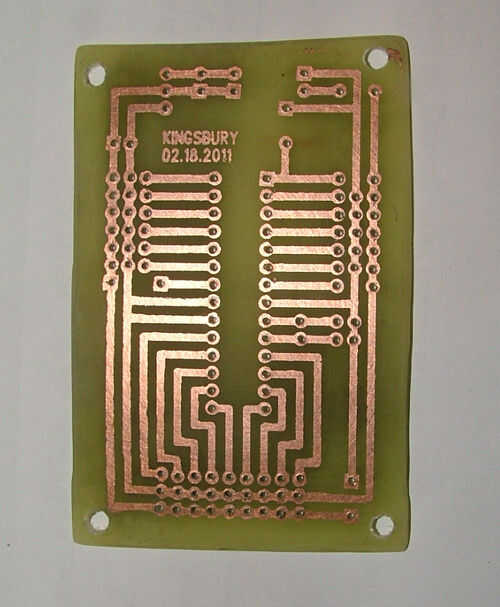

En este foro, he perforado lugares para agregar tubos verticales en las esquinas. Es una buena idea tener estos, por lo que su Junta no está sentado en la mesa y descansando sobre sus puntos de soldadura.
Usted mismo palmaditas en la espalda, ahora estás listo para ensamblar los componentes.
