Arduino DIY o "El DIY-Duino" (17 / 30 paso)

Paso 17: Ponerlo todo junto - materiales y componentes

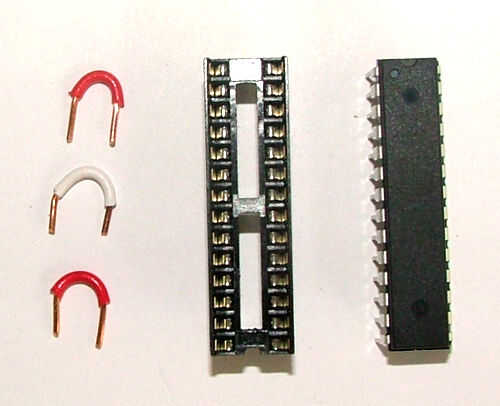

(3) pequeños pedacitos de alambre

INMERSIÓN zócalos soldadura cola - 28 pines 0.3"
http://www.Sparkfun.com/products/7942
$1,50

ATmega328 con Arduino Bootloader
http://www.Sparkfun.com/products/9217
$5,50

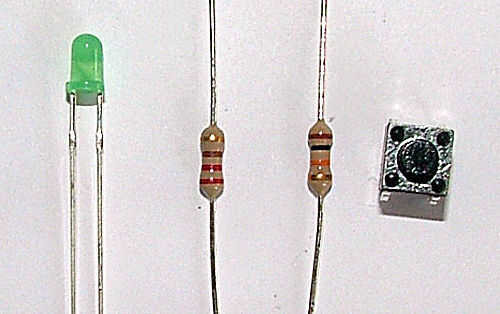

Base LED - verde
http://www.Sparkfun.com/products/9650
$0,35

Resistencia 330 ohmios 1/6 Watt PTH
--220 Ohmios funciona bien también si usted tiene una
http://www.Sparkfun.com/products/8377
$0,25

Resistencia 10k Ohm 1/6 Watt PTH
http://www.Sparkfun.com/products/8374
$0,25

Pulsador mini
http://www.Sparkfun.com/products/97
$0,35

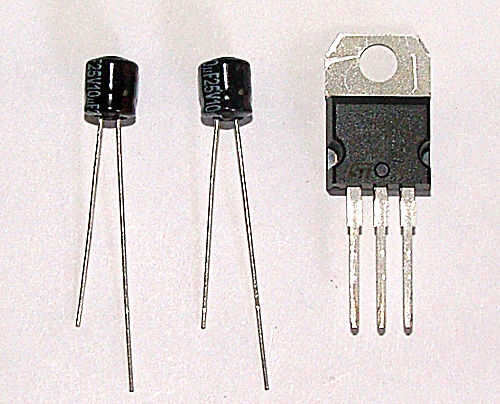

(2) condensadores electrolíticos de desacople - 10uF/25V
http://www.Sparkfun.com/products/523
$0.45 x 2 = $0,90

Regulador de voltaje - 5V
http://www.Sparkfun.com/products/107
$1,25

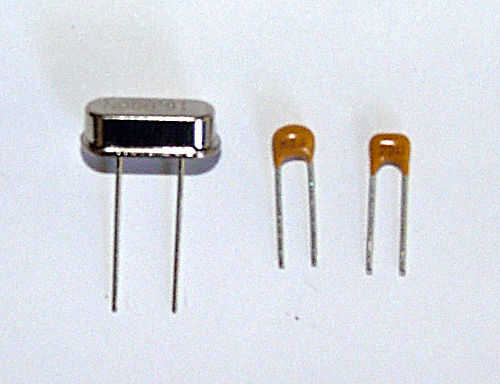

Cristal 16MHz
http://www.Sparkfun.com/products/536
$0,95

(2) capacitor cerámico 22pf
https://www.Sparkfun.com/products/8571
$0.25 x 2 = $0,50

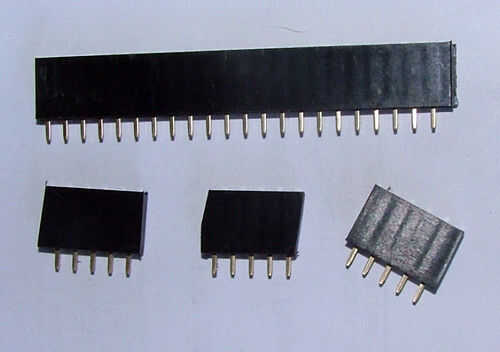

(3) cabeceras ruptura de mujeres
No se trata realmente de ruptura.
Usted tendrá que cortar.
http://www.Sparkfun.com/products/115

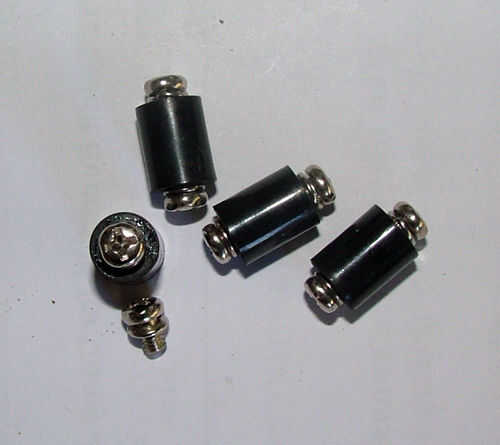

(4) separadores
Tengo las foto en Radio Shack
Aquí hay un enlace para algunos de Sparkfun

De la soldadura

Flujo

La trenza de desoldar --errores!

Soldador y un segundo conjunto de manos ayuda en gran manera!
