Arduino DIY o "El DIY-Duino" (18 / 30 paso)

Paso 18: Poner juntos

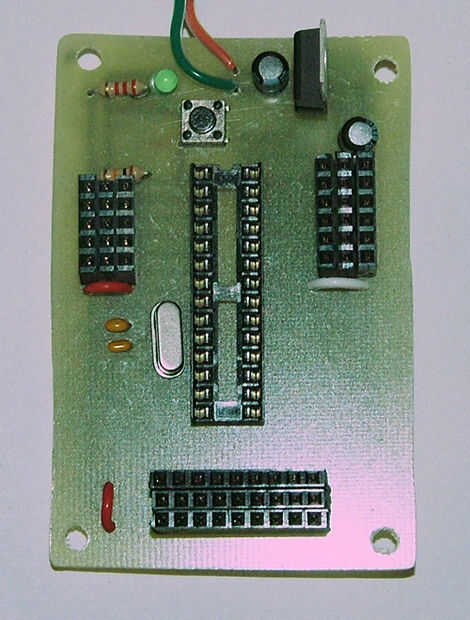

He redactado un poco diagrama de donde todos los componentes se suponen para ir. Y también he incluido fotos de la Junta como se agregan los componentes.

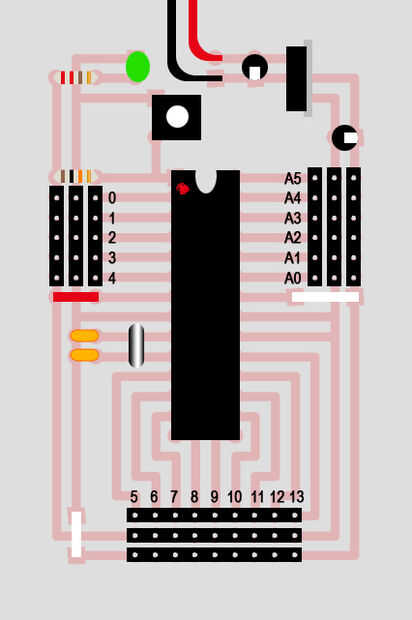

Aquí es un diagrama simple de la instalación acabada, completa con las ubicaciones de los pin. Siguen las fotos proximamente para armar correctamente la Junta.

En este Instructible, le espero que eres decente en soldadura. No es mi objetivo aquí a enseñarle a la soldadura.

Hay un montón de tutoriales un punteros hacia fuera allí sobre cómo soldar correctamente.

Esta es una de mis páginas favoritas:
http://www.Ladyada.net/media/Common/Soldering.pdf
