Paso 1: Lista de materiales--para todos los pasos
LISTA DE MATERIALES COMPLETA
Encontrará detalles sobre estos materiales a lo largo de los pasos específicos de este instructable.
---LISTA DE MATERIALES PCB---/ /
Junta de cobre: 12 "x 12"
Usted puede comprar un tablero más pequeño, si quieres.
Compro 12 x 12 porque lo uso para un montón de proyectos.
http://www.Parts-Express.com/PE/showdetl.cfm?PartNumber=055-140

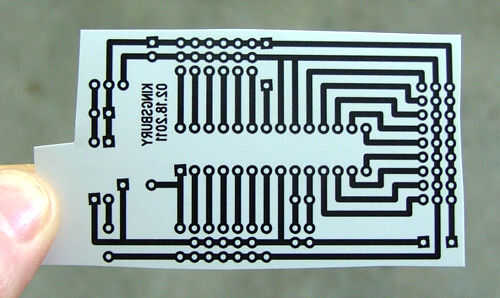

Hoja patrón DIY-Duino
Debe utilizar este archivo para asegurar la correcta resolución y tamaño de la imagen.
Papel fotográfico
Papel fotográfico de alta calidad con un acabado brillante es el mejor para usar.
Impresora láser
O copias de un lugar como Kinkos o grapas.
Papel de lija de grano fino
Áspero para arriba de la Junta y que sea capaz de absorber mejor el patrón.
Común, cinta de houshold
Para asegurar el patrón a la Junta de cobre
Pedazo de cartón de desecho
Se trata de su improvisada tabla de planchar.
Toallas de papel
Poner sobre la placa antes de planchar.
Plancha de ropa
Utilice uno que no le importa ser arruinado.
Las posibilidades son, cobarde.
Envase de plástico
Bañar la placa en agua caliente después de planchar.
Pinzas
No es necesario, pero puede ser útil para pelar restos de transferencia.
---LISTA DE MATERIALES DE GRABADO---/ /
Jarro de ácido muriático
Puede conseguirlo en la tienda de hardware.
Envase de Laquor removedor de
Remueve el toner una vez que el patrón está grabado.
También es útil si cometes errores en la transferencia de su patrón.
Puede quitar el toner y vuelva a intentarlo.
Puede conseguirlo en la tienda de hardware
Envase de peróxido de hidrógeno
Cualquier tienda de abarrotes
Toallas de papel de cocina estándar
Uso para el planchado, agitar la solución ácida y quitar el toner con el removedor de laca
(2) plástico
(1 para la mezcla, enjuagar, para bañar la placa en agua caliente)
Recipiente de desecho ácido
Tamaño, dependiendo de cuánto estás usando.
Par de guantes plásticos para lavar platos
A menudo encontrará un par de guantes mejor, más durable en la ferretería--muy cerca del ácido muriático curiosamente.
Otro tipo de protección
Protección ocular y respiratoria.
Paquete de papel fotográfico
I si tienes acceso a una impresora laser o copiadora láser. De lo contrario, saltatelo.
Taza de medir de 1/4 taza
Utilice uno que no te importa ser destruido. Una vez que este utiliza para medir el ácido muriático, sólo se debe utilizar para este propósito. NUNCA lo use para medir alimentos otra vez.
---DIY-DUINO COMPONENTES LISTA---/ /
(3) pequeños pedacitos de alambre
INMERSIÓN zócalos soldadura cola - 28 pines 0.3"
http://www.Sparkfun.com/products/7942
$1,50
ATmega328 con Arduino Bootloader
http://www.Sparkfun.com/products/9217
$5,50
Base LED - verde (o cualquier color tussles su embarcación)
http://www.Sparkfun.com/products/9650
$0,35
Resistencia 330 ohmios 1/6 Watt PTH
--220 Ohmios funciona bien también si usted tiene una
http://www.Sparkfun.com/products/8377
$0,25
Resistencia 10k Ohm 1/6 Watt PTH
http://www.Sparkfun.com/products/8374
$0,25
Pulsador mini
http://www.Sparkfun.com/products/97
$0,35
(2) condensadores electrolíticos de desacople - 10uF/25V
http://www.Sparkfun.com/products/523
$0.45 x 2 = $0,90
Regulador de voltaje - 5V
http://www.Sparkfun.com/products/107
$1,25
(1) cristal 16MHz
http://www.Sparkfun.com/products/536
$0,95
(2) capacitor cerámico 22pf
http://www.Sparkfun.com/products/8571
$0.25 x 2 = $0,50
(3) cabeceras mujeres
Usted tendrá que cortar, y es un poco trickey...
http://www.Sparkfun.com/products/115
(4) separadores
De Radio Shack o
De Sparkfun
---LISTA DE MATERIALES PROGRAMACIÓN---/ /
FT232RL USB a serie
http://www.Sparkfun.com/products/718
$14,95
Un protoboard
4 cables cortos
4 cables más largos
Un LED, para comprobar si su carga fue un éxito
---LISTA HERRAMIENTAS---/ /
Dremel o sierra para metales
Te sugiero comprar una Dremel u otra herramienta rotativa para este instructable, usted necesitará probablemente una Dremel para perforar los agujeros.
1/32 del pedacito de taladro
No sé de uno de estos para un taladro normal, ni tampoco a la señora Lowes--otra vez... Dremel
Disco de corte de metal para la Dremel
Para cortar la copperboard
De la soldadura
Flujo
Trenza de desoldar--para errores!
Soldadura de hierro
Pinza de soldadura
