Arduino DIY o "El DIY-Duino" (19 / 30 paso)

Paso 19: Juntándolo

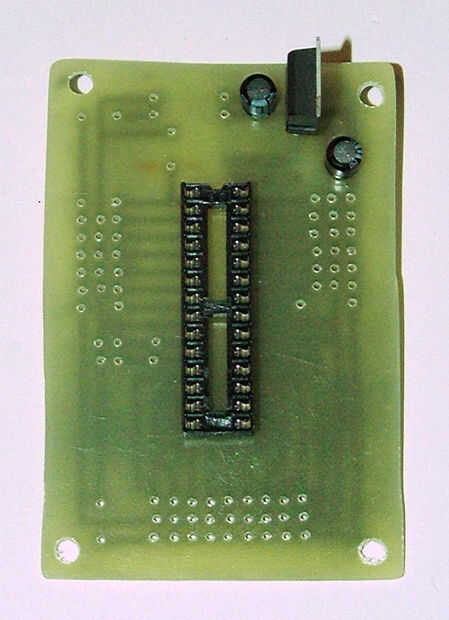

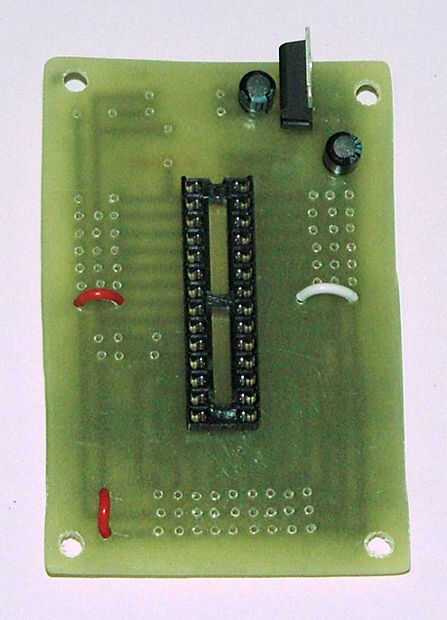

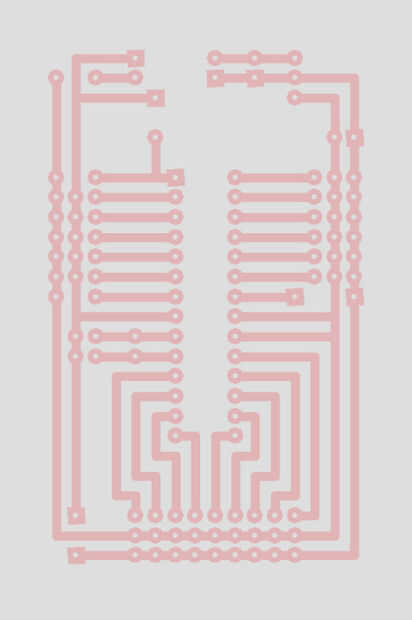

En primer lugar, tienes el tablero desnudo.

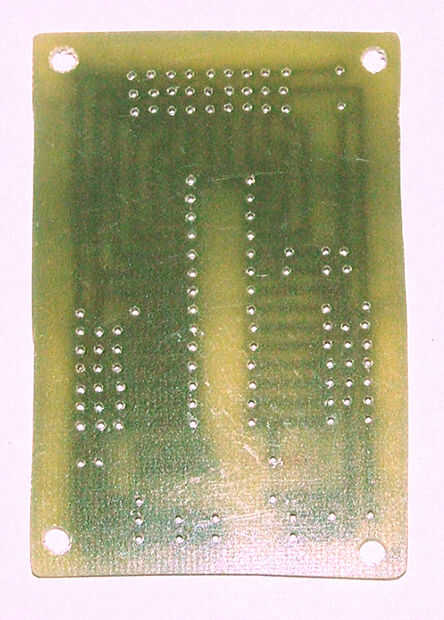

Deberá estar orientado con el cobre hacia fuera.
Va a soldar los componentes sobre el lado plástico solamente, no el lado con el cobre.
Poner las puntas de los componentes a través de la Junta y soldadura al cobre.
Los lugares donde hay plazas deben ser donde se sueldan el cable de tierra/negativo del componente.

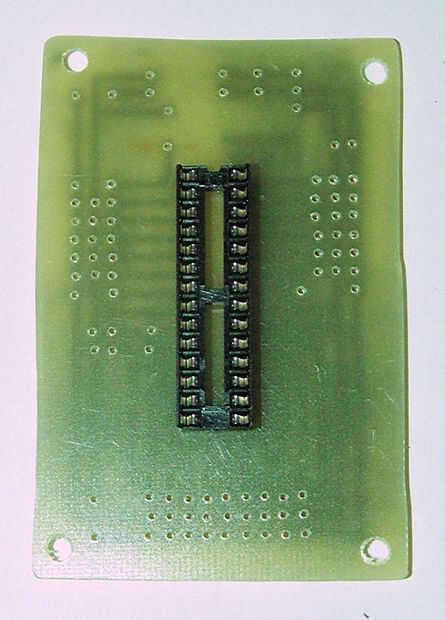

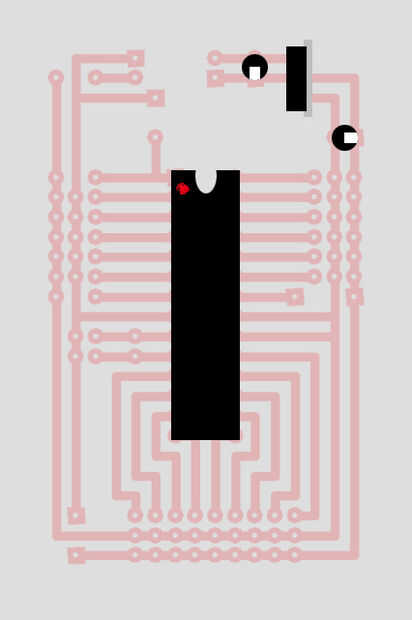

Empezar por la toma del baño de soldadura para el ATmega328.
No soldar en el chip real.
Siempre es una buena idea utilizar estas tomas, ya que puede quitar el chip si quieres usarlo en otro directorio o proyecto o lo que sea. Y desoldarles es un dolor real.

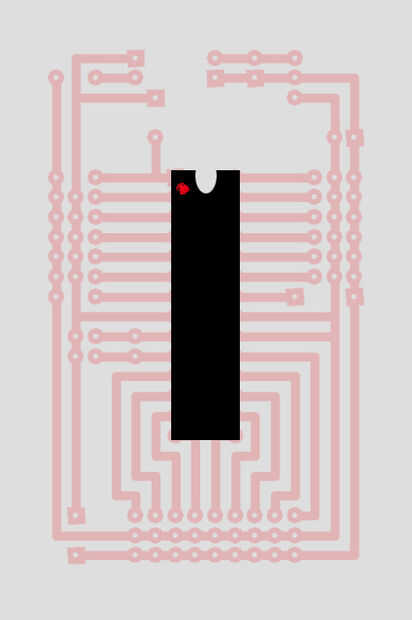

Tenga en cuenta la zona donde hay un corte poco oval.
Esto es para hacerle saber cómo debe orientarse el chip.
Cuando finalmente se pone el chip ATmega en el zócalo, quiere poner con el óvalo hacia arriba.
La parte superior izquierda de la viruta es el reset.
Si no pones el chip en la derecha, nada funcionará.

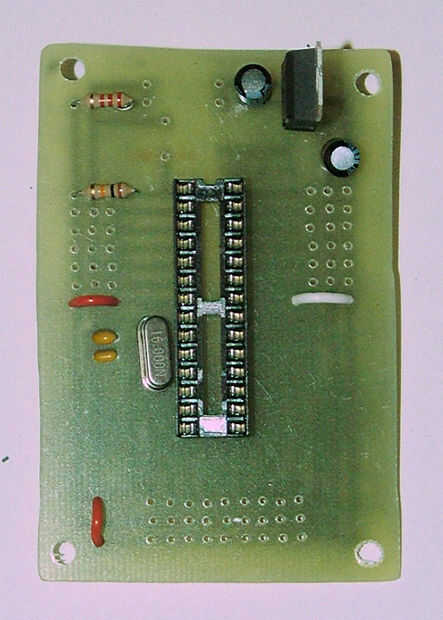

Añadir los condensadores y el regulador de tensión.
Importante: Los condensadores tienen una pequeña barra blanca en un lado. Esto es para saber donde fijar al suelo.
Coloque el lado con la barra blanca Dónde está el botón cuadrado (tierra) y la otra al poder.
Hacer esto para ambos de los condensadores.
El regulador de tensión debe soldarse con el respaldo de la "silla" / la pieza de metal altura hacia afuera.
Puede que necesite presentar un poco de las piernas del regulador de tensión, como los conductores suelen ser cuadrada y plana.

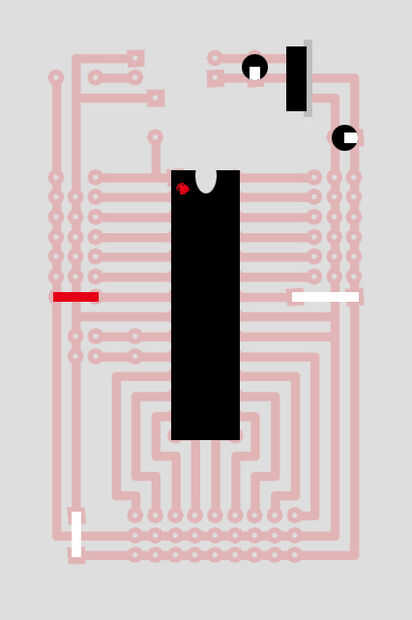

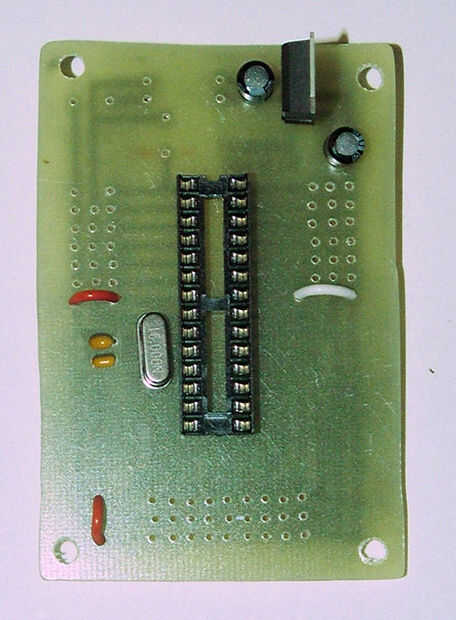

Añadir los cables pequeños.
Tienes tres cables. No importa qué color son, como estoy seguro que usted sabe. Siempre y cuando usted sabe dónde tienen que para ir.
Para este circuito, a soldar cables para abarcar y conectar a dos terrenos y una tensión.

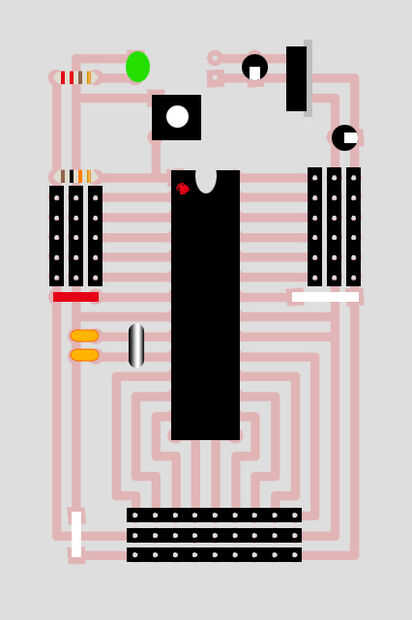

Los cables blancos en el diagrama son para la tierra y el cable rojo es para la energía.

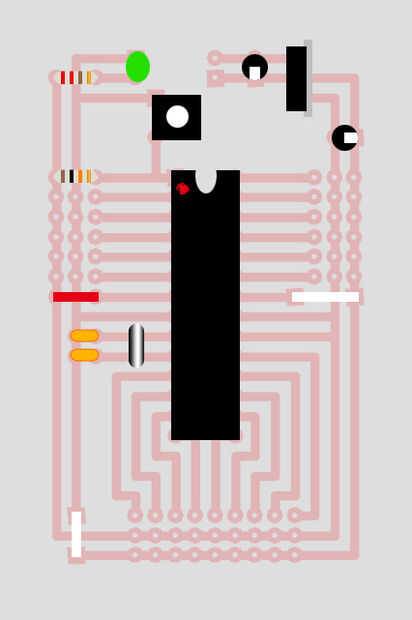

Agregar el cristal de 16mHz y los condensadores cerámicos de 22pf (2 de ellos).
No importa cómo se orientan los condensadores de cerámica o cristal.
El cristal es un poco más ancho que necesitamos para esta placa, por lo que usted debe doblar las puntas para que quepan en cómodamente en la parte inferior. Usted no quiere cualquier componentes colgando.

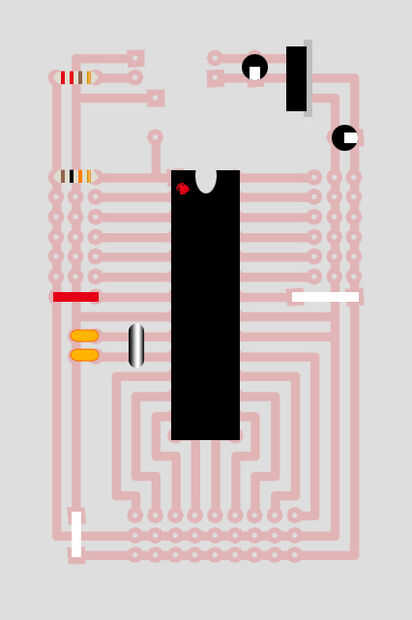

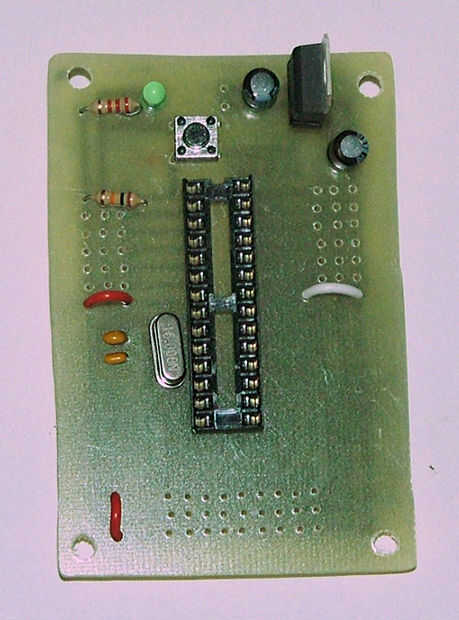

Añadir las resistencias.
Las resistencias son de 10 K ohmios y 220 ohmios.
La resistencia de ohmio de 10 K es oro, negro, naranja y marrón con bandas y ofrecerá resistencia al botón.
Bandas de 220 Ohmios resistencia es rojo, rojo, marrón y oro y voluntad ofrecen resistencia para el LED.

Añadir el LED y botón.
El LED se iluminará y nos dicen que la Junta está recibiendo energía.
El botón nos permitirá restablecer la Junta.
Algunos botones tienen 4 cables, tenemos sólo dos de ellos, así que puede cortar los extras el si tiene cuatro.
Asegúrese de insertar la pata larga del LED en el poder y la pata corta en la tierra (el botón cuadrado).

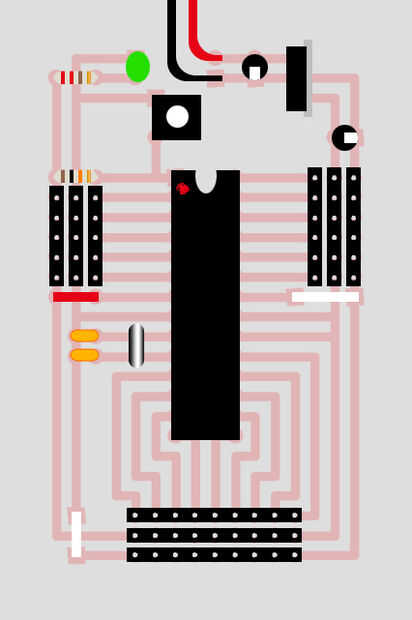

Agregue los encabezados femeninos.
No es realmente necesario tener todos estos encabezados.
Personalmente, me gusta tener una tensión y un terreno para cada pin utilizable en el chip--especialmente al lado de los pines analógicos.
Pero, supongo que como tienes una tensión extra y una extra de tierra, eres bueno.

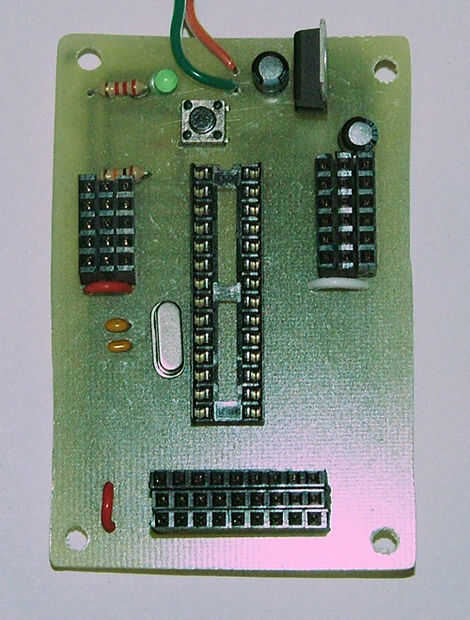

Agregar la fuente de alimentación.

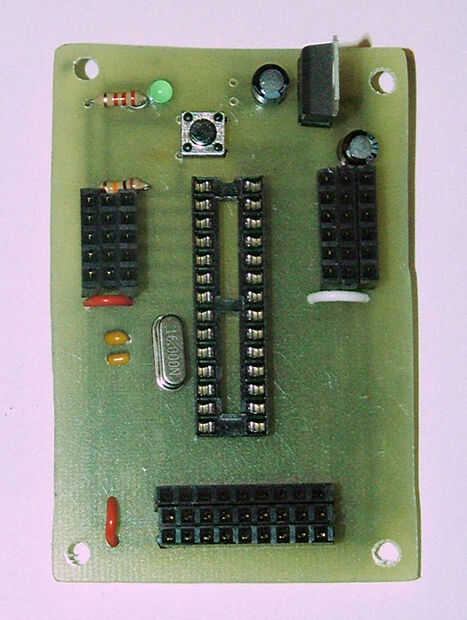

Y ya está.
Hay dos maneras para conectar a una fuente de alimentación.
Voy a escribir un poco sobre eso en el siguiente paso.
