Paso 2: Principio básico
Básicamente la placa arduino cuando programado cambiará las salidas digitales alta.
Que envía 5 voltios a través de la resistencia y el led de la luz.
Que activa el opto aislador que se conecta los contactos del control remoto.
que envíe el comando a las tomas de control remoto
Y encender o apagar las luces, la calefacción o lo que quieras.

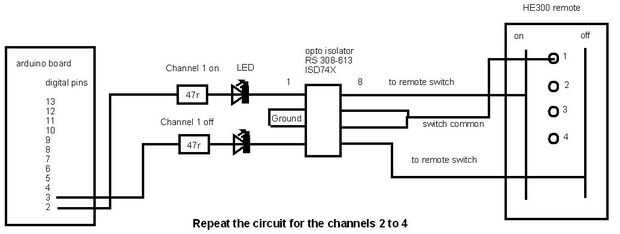

Este circuito que se muestra es para la primera y apagar interruptores.
a repetir el circuito de los siguientes canales
software
Programan el software para que cuando apreto (H) en la terminal de la placa arduino enviará un 1 segundo pulso a mi control remoto y enciende mi calefacción.
Cuando me press(h) la Junta enviará un 1 segundo pulso mi calentamiento se apaga.
(S) de seguridad en
(s) para la seguridad de
(G) jardín de luces en
(g) apagar las luces jardín
y así sucesivamente que esto puede cambiarse a cualquier botón que desea
