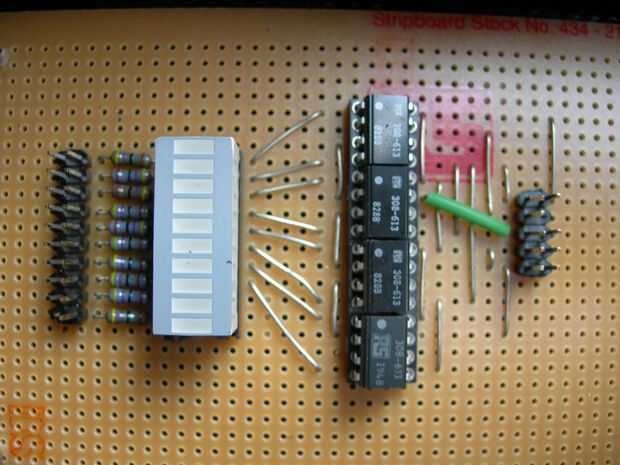

Paso 3: Construcción de la Junta
Era sólo una cuestión de soldadura en los componentes como se muestra en el diagrama del circuito.
Y asegurándose de que no había ningún cortocircuito.
el primer led se conecta a la clavija 1 en el opto aislador, 2 led se conecta al pin 4 en el opto aislador.

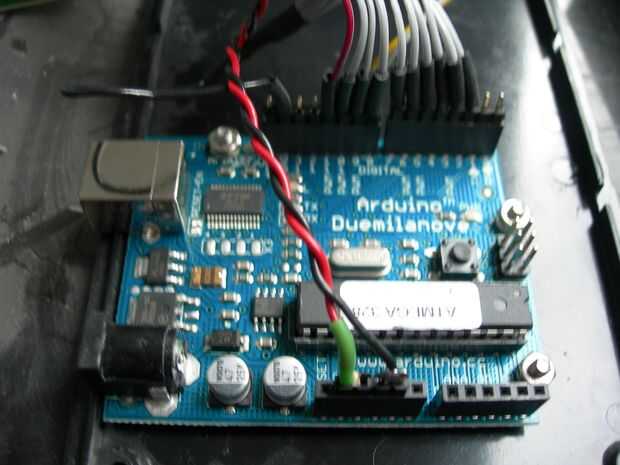

los pines 2 y 3 entonces están conectados a tierra. que está junto al pin digital 13 en la placa arduino.
opto aislador los pines 6 y 7 están conectados juntos e ir al centro del mando para el primero de los botones.
opto aislador pin 8 va a la pista izquierda del mando a distancia.
pin 5 va a la pista derecha del mando a distancia.
y entonces es sólo una cuestión de repetir el circuito para el resto de canales.
