Arduino - dos 7 segmentos de LED + sensor de temperatura y humedad DHT11 (6 / 6 paso)

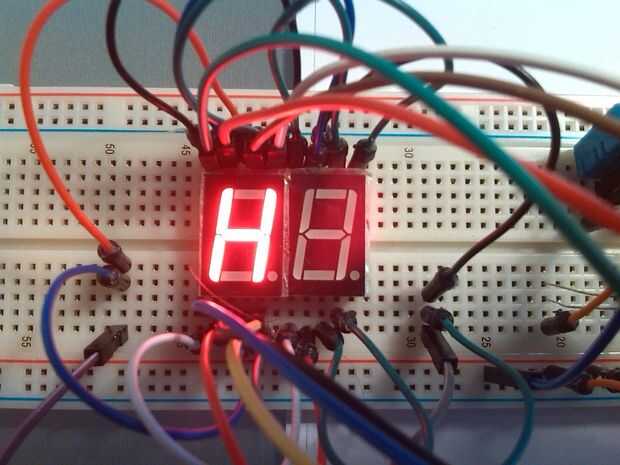

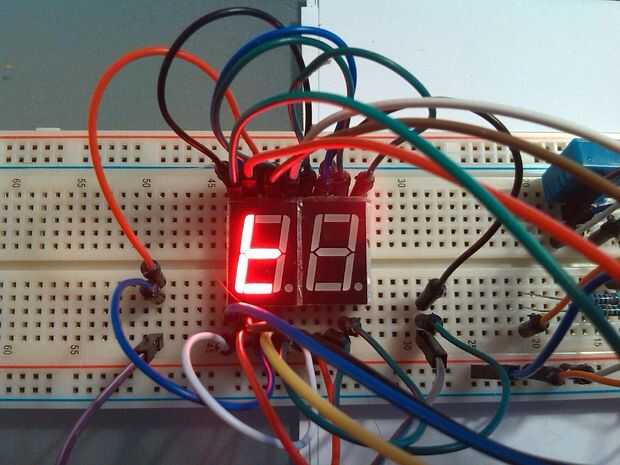

Paso 6: Construir dos Led de 7 segmentos

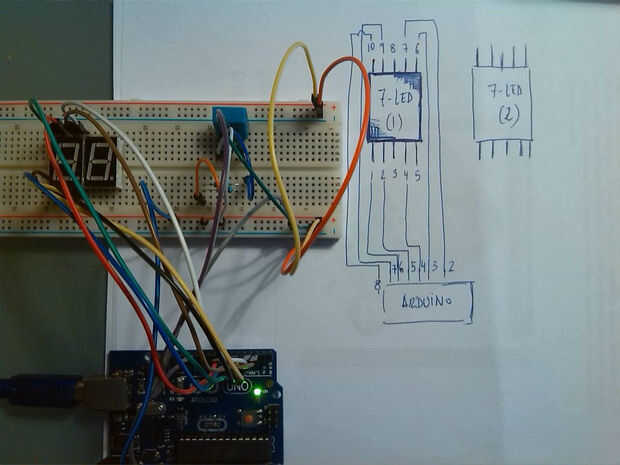

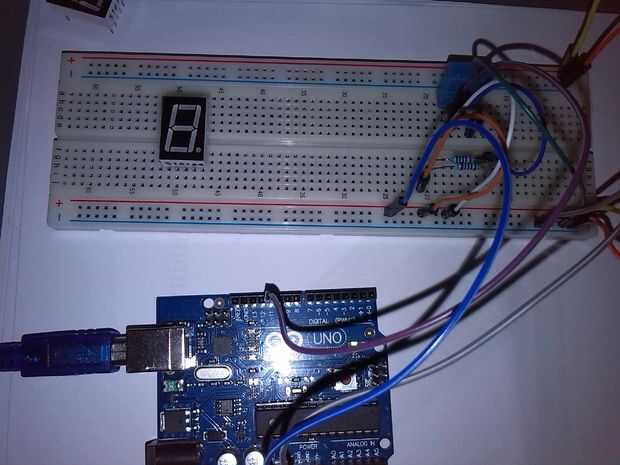

Conectamos dos segmento 7-Led en el tablero de instrumentos.

Primer segmento del Led 7-> Arduino

  • PIN 7 -> Pin 2
  • PIN 6 -> Pin 3
  • Pin 4 -> Pin 4
  • Pin 2 -> Pin 5
  • Pin 1 -> Pin 6
  • PIN 9 -> Pin 7
  • PIN 10 -> Pin 8

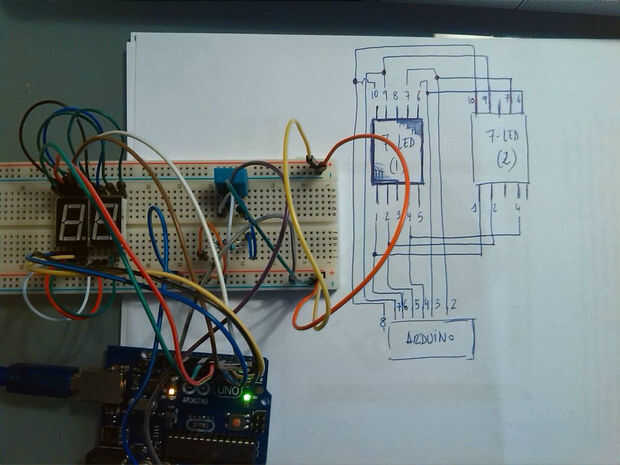

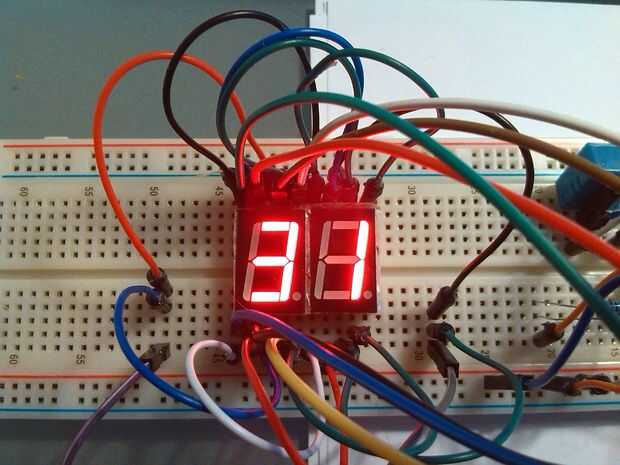

Primer segmento del Led 7-> segundo segmento 7-Led

  • PIN 7 -> Pin 7
  • PIN 6 -> Pin 6
  • Pin 4 -> Pin 4
  • Pin 2 -> Pin 2
  • Pin 1 -> Pin 1
  • PIN 9 -> Pin 9
  • PIN 10 -> Pin 10

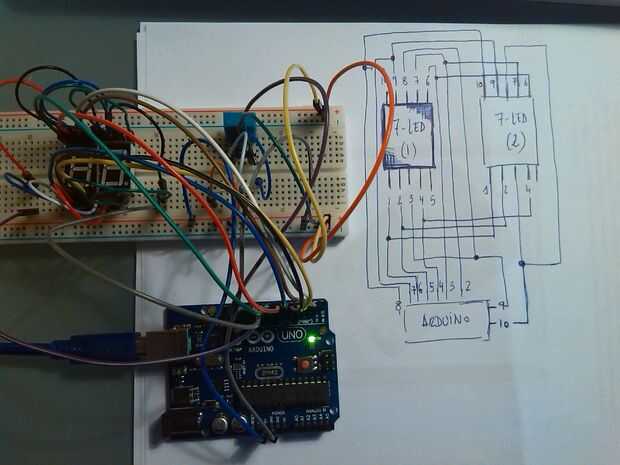

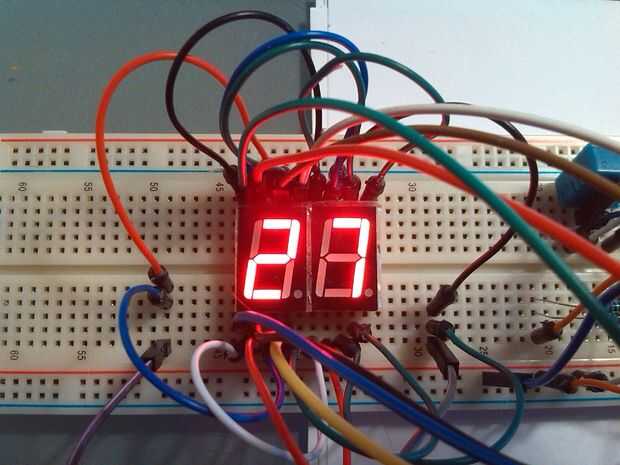

Múltiplex de primera o segunda Led de 7 segmentos:

Primer segmento del Led 7-> Arduino

  • PIN 3 -> Pin 9
  • Pin 8 -> Pin 9

Segundo segmento 7-Led-> Arduino

  • PIN 3 -> Pin 10
  • Pin 8 -> Pin 10
