Arduino Due entrada guitarra de ADC y DAC salida mezclador (1 / 4 paso)

Paso 1: diseño

yo no soy un ingeniero de audio eléctrico con amplia experiencia de amplificadores de audio. Sin embargo, estoy en esta edad moderna y hay un montón de ayuda disponible a través de la interweb. Usé esta interweb y una aplicación de simulación de circuito android llamada EveryCircuit. Después de varios meses de error, acabé con el diseño anterior.

Como de vez en cuando me gusta destrozar sin pensar mi guitarra, uno de los criterios de diseño fue que la señal de la guitarra cruda debe pasar por el circuito con como poca interferencia de fase cambiando los condensadores y ruido generando resistencias como sea posible. Mover las macetas virtuales en la simulación muestra que este es el caso de este circuito.

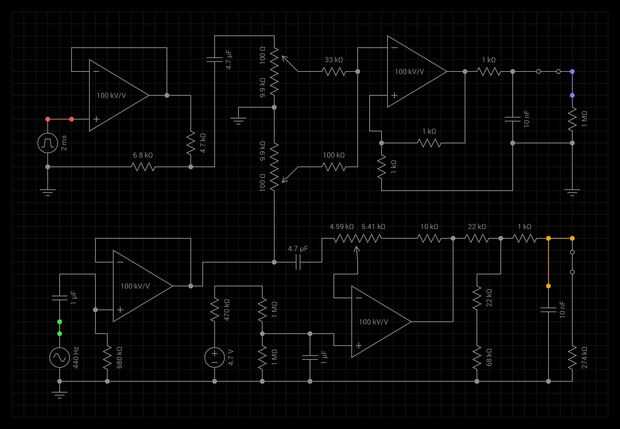

El circuito está construido de cuatro amplificadores op. He utilizado el opa2132p. Que el dispositivo contiene dos opamps en un dil de 8 pines. En el diagrama anterior:

Verde: es la señal de entrada de guitarra.
Azul: es la señal de entrada del CAD de la debida.
Rojo: es la salida mezclada.
Naranja: es la señal para ser alimentados en el ADC en la debida

Amp OP 1 (abajo izquierda): el propósito de este opamp es amortiguar la entrada de guitarra. Es esencialmente sólo un seguidor de voltaje. El amplificador operacional es poder pins son 5V y - 5V. Su producción es consumida por el circuito de mezcla (arriba a la derecha) y el circuito de "bias" de ADC (abajo a la derecha).

Amp OP 2 (abajo a la derecha): este toma la entrada de guitarra tamponada de amp op 1 y le da un sesgo adecuado para alimentar el arduino due ADC. El sesgo se logra proporcionando un voltaje fijo en el + entrada (ignorar el 1.9V en el diagrama - en la práctica se trata de 1. 65V, que es precisamente a medio camino entre 0V y 3.3V). La señal es suministrada a la entrada negativa mediante un 4.7uF desemparejamiento del condensador y un pote de 10Kohm que puede usarse para añadir algunos ganan a la señal de modo que llena el ADC de 0-3.3V gama. La salida también es alimentada nuevamente por medio de la olla para evitar que el amplificador operacional se satura. Este amplificador se alimenta con 5V y 0V en sus guías de alimentación.

La salida de este amplificador operacional está entre 0 y 5V. Así que he usado un 22K, 22K +68 K divisor del voltaje para reducir a 3, 3V.

[Actualización: 26 de enero de 2014: he añadido un filtro de paso bajo 16 KHz de un 1Kohm y 10nF. Esto es porque yo soy de muestreo la señal a 32768 que Hz. Nyquist dice que las frecuencias por encima de 32768/2 pueden disfrazarse como las frecuencias por debajo de ese valor. Este filtro corte eso aliasing. Por cierto su también por qué programas ejecutan en 44KHz... Cuando oído humano sólo va a 20 KHz.]

El interruptor y la resistencia de 274Kohm es una simulación muy cruda de arduino por impedancia de entrada del ADC. Según la hoja de datos de la impedancia de la ADC aumenta si se reduce la tasa de muestreo ADC. De audio, velocidad de procesamiento será mayor que 274Kohm. Encender el interruptor no muestra ninguna caída de tensión preocupante.

Amp OP 3 (DAC input): es otro seguidor de voltaje. Alimentación es de 5V y 0V. La señal de salida se reduce un 4,7 K y K 6,8 divisor de tensión para reducir la señal a la guitarra como niveles. Su salida está desacoplada y alimenta en el opamp mezclador (parte superior derecha) de la CA.

Amp OP 4 (mezclador): es un sumador de voltaje. Sus entradas provienen de lo opamp de ADC y la opa DAC a través a macetas de 10K. Un lado de cada uno de esos potes está conectado a tierra y proporcionan una manera de mezclar la guitarra cruda y la señal efectuada de la DAC. Los limpiadores de transportar la señal a dos resistores de 100Kohm. Estos proporcionan una tierra virtual en el + entrada.

[Actualización 26 de enero de 2014: he bajado el resistor de 100 K en la víbora a 33 K. Dar un poco más de volumen por el efecto].

La salida se alimenta hacia atrás mediante unas resistencias de 1K que proporcionan una ganancia de 2.

Potencia de este amplificador operacional debe ser de 5V y - 5V.

Como el otro opamp salida, lo he puesto en una resistencia de 1Mohm mediante un conmutador al modelo (mal) la impedancia de entrada de un amplificador de guitarra.

El componente final es pasar de un bajo filtro consistente en un 1K y el capacitor de 10nF. Esto suaviza el paso irregular como voltajes proporcionados por la DAC. Paso como voltajes igual esta característica los componentes armónicos que son de mucho mayor frecuencia de 16KHz caiga este filtro proporciona.
