Arduino Due entrada guitarra de ADC y DAC salida mezclador (2 / 4 paso)

Paso 2: diseño

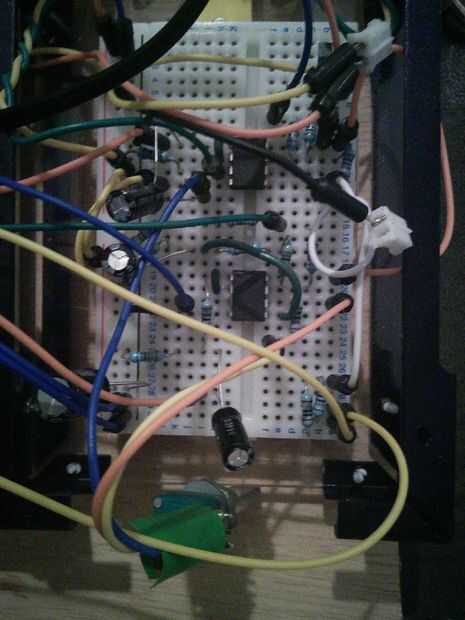

La encontré mejor construir el anterior y trabajando con algunos protoboard ya que hay muchas conexiones a mal.

ADVERTENCIA: tenga mucho cuidado con tus pines de arduino. Siempre Compruebe que tienen los rangos de tensión correcta y resistencias limitantes actuales están presentes o se podría perder un pin. Yo uso un pequeño osciloscopio para esto. Hay un montón de TTL barato nivel ámbitos disponibles ahora. Tengo nano DSG con el firmware de BenF.

No seré responsable si se rompe su debida.

Mi circuito se conecta a la clavija del DAC1 y los pines A0 en el debido.

Para generar el - 5V suministro consulte mi instructable.
