Arduino Due entrada guitarra de ADC y DAC salida mezclador (3 / 4 paso)

Paso 3: Veroboarding

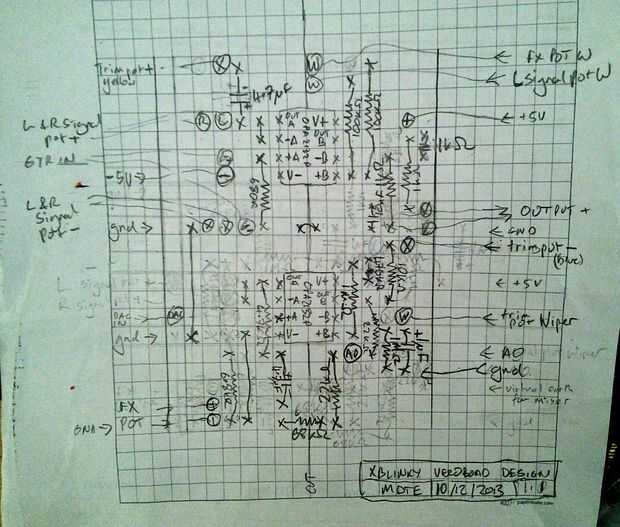

dibujé un diseño veroboard en algún papel cuadrado (ver imagen de arriba). Una vez hecho esto, puede soldar todas las piezas en un pedazo de la veroboard.

La veroboard es la línea recta y corté una línea por la mitad para hacer las conexiones similar a protoboard

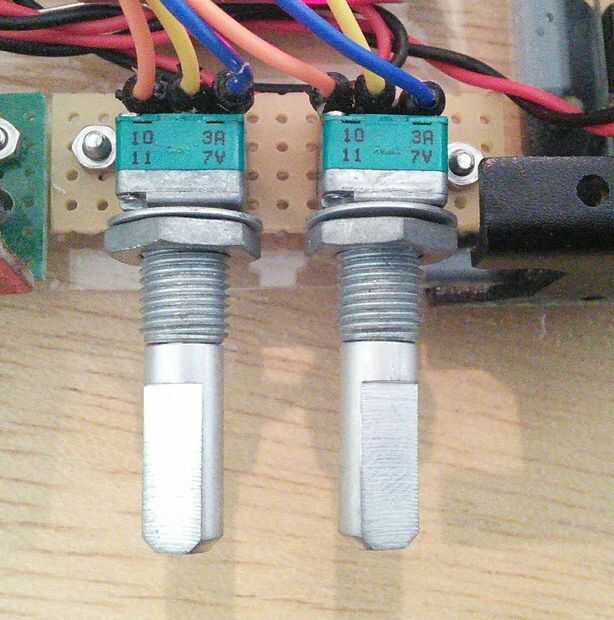

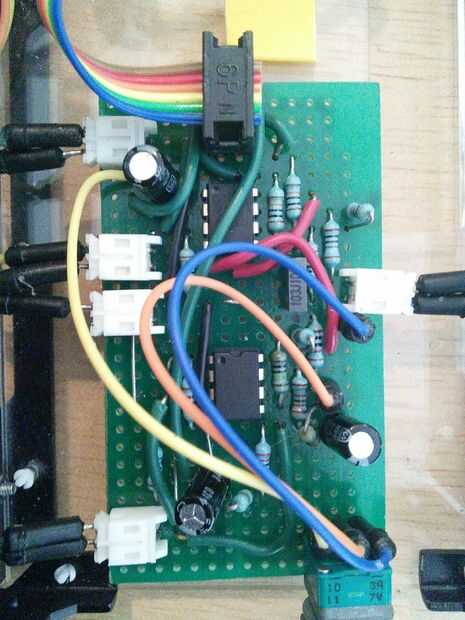

Con unos conectores impares, me las arreglé para crear algunos tapones de fijación para fijar los conectores jack, cables de entrada de alimentación y ADC y DAC.
