Arduino electrónica 101 (2 / 6 paso)

Paso 2: Obtener más completa circuitos y esquemas

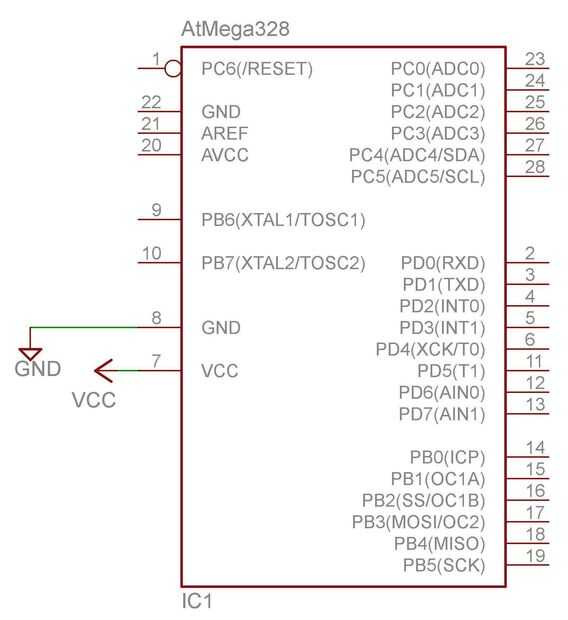

Bien el primer esquema en este paso es otro circuito completo pero es más parecido a lo que se ve. VCC es el lado positivo de la fuente de alimentación y tierra es el lado negativo. Puede visualizar como una pila, si es más fácil para usted. La alimentación será discutida en otro paso.

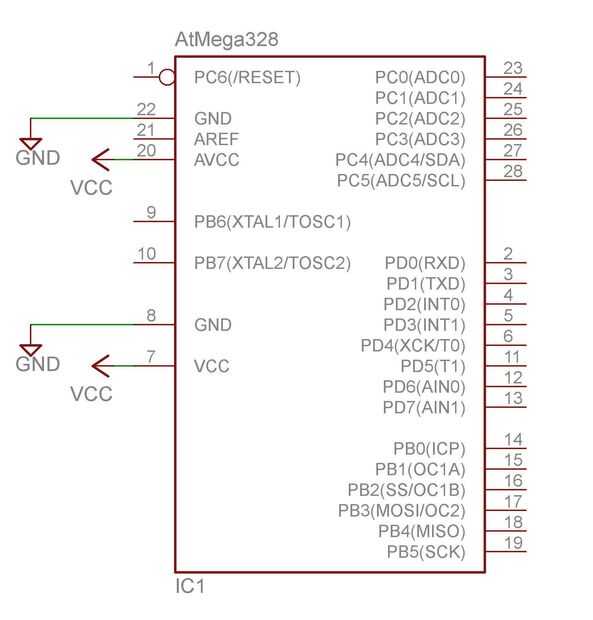

El segundo esquema agrega un par de conexiones.
Punta esquemático: Cuando vea una etiqueta, como VCC más de una vez en un esquema, eso significa que están atados juntos. Así que VCC se conecta al pin 7 y el pin 20. GND o tierra (lo mismo) está conectado al pin 8 y pin 20.

Technobabble: Si bien técnicamente, no es necesario conectar terrenos a 8 y 20, es una práctica estándar para hacerlo. Un par de razones son capacidad de carga actual y ruido de RF.

AVCC es diferente de VCC.  VCC alimenta el chip AtMega. AVCC es poder para el trazado de circuito análogo de la viruta. Puesto que no estamos utilizando circuito análogo en esta etapa, podría quedar pero es más fácil conectarlo siempre en lugar de intentar averiguar por qué algo no está funcionando más adelante a la derecha.

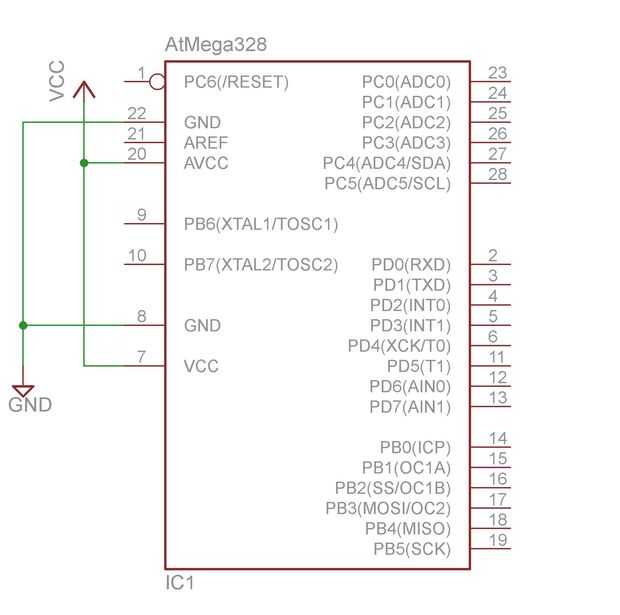

El tercer esquema es eléctricamente equivalente a la segunda pero sólo dibuja diferentemente.
Punta esquemático: Generalmente, cuando veas un punto en una línea de cable significa que están conectados. Si se cruzan dos líneas sin un punto, entonces no hay conexión.

Así que si usted construyó uno de estos circuitos, sería completa pero que no hará nada. Pero estas son las conexiones vitales para que pueda hacer nada.
