Arduino electrónica 101 (4 / 6 paso)

Paso 4: Alimentación

Bueno, voy a tomar un desvío leve. Estoy seguro de que todos los lectores están muriendo para saber la VCC GND de dónde vienen y a completar todos los circuitos. Bueno, aquí va.

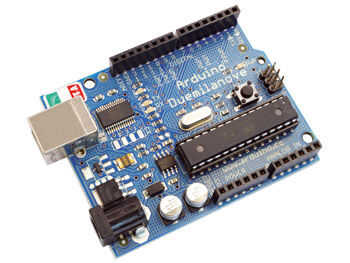

La primera foto es un Arduino estándar. Nota en la parte inferior que hay un conector para una fuente de alimentación de pared. Muchos usuarios se conectará en una fuente de alimentación a este conector. La alimentación será típicamente de 9Vdc.

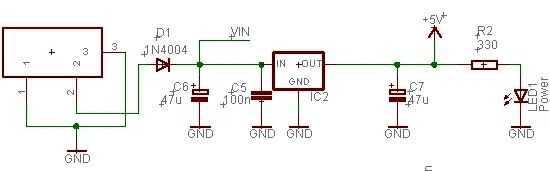

La siguiente fotografía, esquema, es el circuito típico para un Arduino.

El rectángulo de la izquierda es el conector negro. Aviso que dos conexiones 1 y 3 están conectadas a tierra. El pin 2 es el 9.

El siguiente dispositivo, el triángulo con la línea marcada D1 es llamado diodo. Un diodo solo permitirá un flujo de corriente en una dirección. Se trata de un diodo de protección. Si ha conectado la alimentación equivocada y voltaje negativo fue en el pin 2. Este diodo mantenga la negativa tensión de dañado el Arduino.

El siguiente dispositivo es C6, un condensador electrolítico. Tenga en cuenta el poco + firmar en la parte superior. Este condensador y la mayoría que se encuentra en circuitos de Arduino son condensadores de filtro. Microcontroladores son dispositivos básicamente digitales. Dispositivos digitales intentan cambiar Estados de alto a bajo y bajo a alto, en este caso 5Vdc a tierra, al instante, esto añadirá ruido en los 5Vdc. En vez de una constante 5Vdc, el voltaje se fluctúa, superior y baje. Los condensadores electrolíticos que alisar hacia fuera fluctuaciones lentas. Analogía: Esto es como un depósito de agua. Si no hay ningún depósito y tratar de tomar algo de agua hacia fuera, el nivel del agua bajará. Si tienes un depósito, el nivel de agua no caiga tanto.

C5 es un condensador de valor mucho más pequeño. También es un condensador de filtro para las fluctuaciones más rápidas.

El siguiente dispositivo, el rectángulo es un regulador de voltaje de 5Vdc. Común es un 7805. Lo que hace esto es gotas en la entrada de 9Vdc en el lado de la entrada a 5Vdc en la salida. La diferencia es realmente perdida como calor.

C7 es un condensador de filtro para los 5Vdc. En este esquema, en lugar de utilizar VCC, usa + 5V.

Los dos componentes, R2 y el LED 1 son realmente un circuito completo separado. El circuito completo es + 5V a la resistencia del diodo a tierra y a través de la energía de alimentación nuevo a + 5V.

Nota: El símbolo de la resistencia es la versión europea. El LED un diodo se parece y actúa como uno. La diferencia es las flechitas que significa que se iluminará cuando la corriente fluye en la dirección correcta.

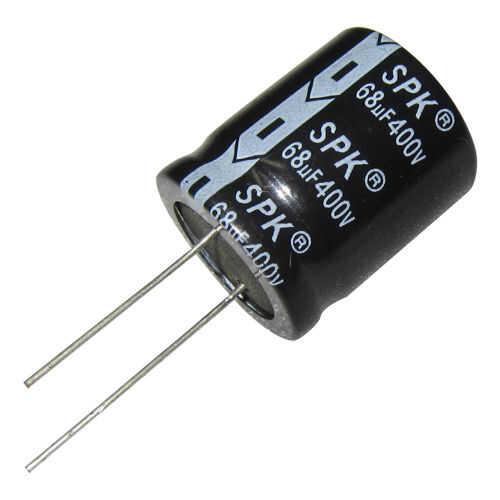

La siguiente foto es un condensador electrolítico. Pueden ser instalados al revés, azulado con las señales es el negativo, lo contrario del + en el esquema.

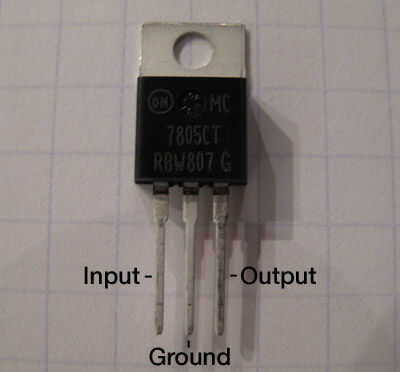

La siguiente foto es un regulador de voltaje 7805. Los pasadores no están etiquetados e investigación a menudo el internet para obtener las conexiones correctas.

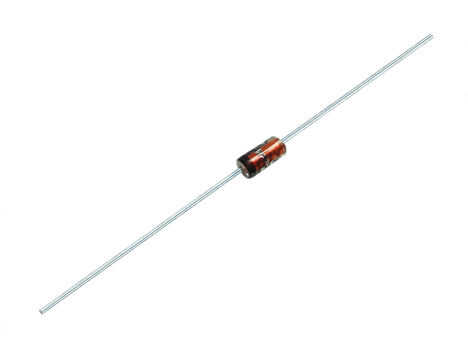

La siguiente foto es un diodo típico. Estos también pueden ser instalados al revés, la banda negra es el lado de la línea en comparación con el lado del triángulo.

La siguiente foto es un LED típico. El lado plano del plástico redondo es el 'cátodo', la línea en comparación con el triángulo.

Technobabble: Por lo tanto, el circuito digital ideal transiciones de 5Vdc a 0VCC, al instante. En el mundo real, esto es imposible pero cuanto más usted puede conseguir mejor. Ahora este circuito ideal es básicamente una onda cuadrada.  Desde el punto de vista de la física, una onda cuadrada se compone de todas las frecuencias. En el mundo real físico, que es imposible, por lo tanto así es la transición instantánea.
Los condensadores electrolíticos son típicamente de la uF, gama microfaradio, digamos 1 a 1000uF. Estos son mejores para el filtrado de frecuencias bajas, decir 50-1000Hz.
Los condensadores de cerámica, como el C5 son en el pF (picofaradio) o rango de nF (nanofaradio) son mejor filtrado de las frecuencias más altas, tal vez 10.000 Hz +.
