Paso 4: Medición de corriente

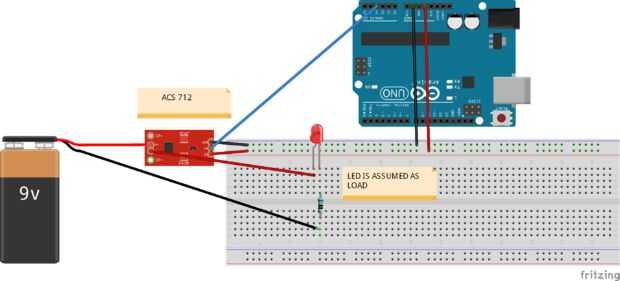

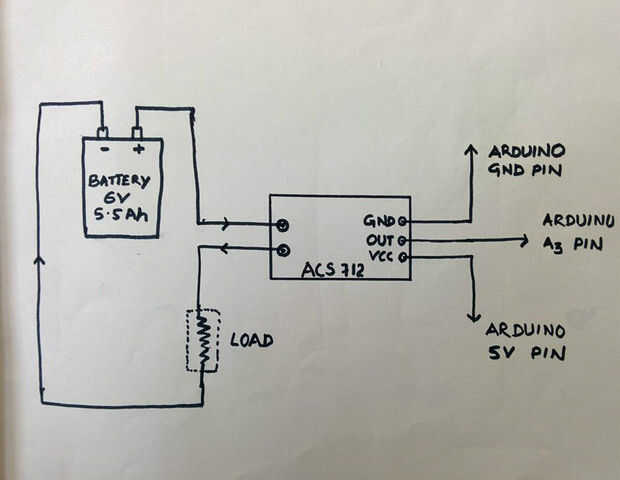

Para medición de corriente he utilizado un sensor de corriente efecto Hall ACS 712 (20 A). Hay sensor de gama ACS712 corriente diferentes disponibles en el mercado, así que escoge según su requisito. En el diagrama de tablero de pan he mostrado LED como una carga pero la carga real es diferente.
Principio de funcionamiento:
El efecto Hall es la producción de una diferencia de tensión (el voltaje de Hall) a través de un conductor eléctrico, transversal a una corriente eléctrica en el conductor y un campo magnético perpendicular a la corriente.
Para saber más sobre click sensor de efecto Hall aquí
La hoja de datos del sensor de ACS 712 se encuentra aquí
De hoja de datos
1. ACS 712 medir 20Amps positivos y negativos, correspondiente a la salida analógica 100mV/A
2. ninguna prueba actual a través de la tensión de salida es VCC / 2 = 5 v/2 = 2, 5V
Calibración:
Análogo leer produce un valor de 0-1023, equiparando a 0v a 5v
Modo análogo Lee 1 = (5/1024) V = 4.89mv
Valor = (4,89 * valor analógico leído) / 1000 V
Pero según hojas de datos offset 2.5V (cero corriente obtendrá 2, 5V de salida del sensor)
Valor actual = (valor 2.5) V
Corriente en amperios = valor real * 10
CÓDIGO DE ARDUINO:
toma de 150 muestras de sensores con un intervalo de 2 segundos y entonces promedio los datos de las muestras recogidas
para (int i = 0; i < 150; i ++)
{
SAMPLE2 += analogRead(A3); leer la corriente de sensor
Delay(2);
}
SAMPLE2 = sample2/150;
Val =(5.0*sample2)/1024.0;
actualval = val-2.5; tensión de offset es de 2.5v
amperios = actualval * 10;
