Arduino esgrima puntuación aparato (5 / 10 paso)

Paso 5: Hardware: arma e interfaz cojo

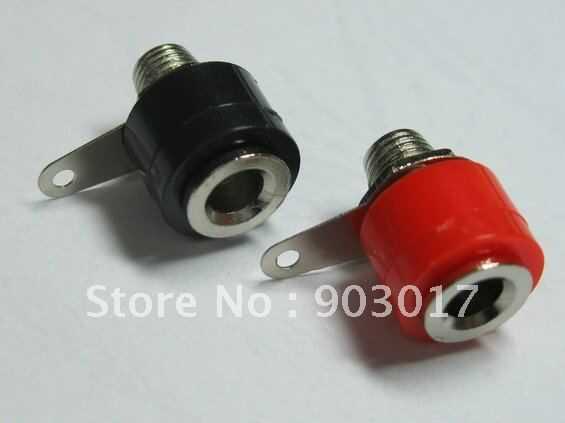

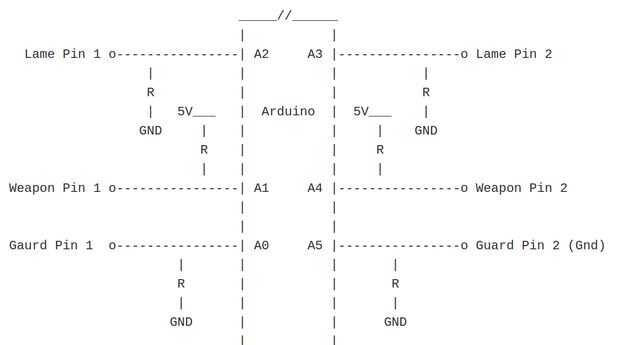

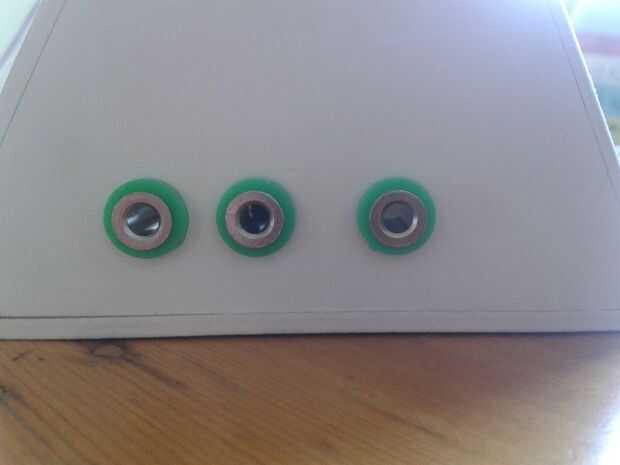

Las armas están conectadas a la caja mediante enchufes de banana de 4mm. Son espacios de 15mm y 20mm de separación. Estos se conectan directamente a pines analógicos de Arduino con tirar para arriba y tire hacia abajo de resistencias, según la imagen del circuito.

Nota: Estas resistencias deben ser alrededor de 1k ohmios, mucho más grandes y va a crear un RC filtro con la capacitancia entre los 2 cables largos y el pull up/down resistor que la señal de éxitosa de la decadencia lentamente en lugar de un filo. Esto sólo es medible con un osciloscopio. Pero bla. No te preocupes, solo uso 1k resistencias.
