Arduino Esp8266 Post datos al sitio Web (2 / 6 paso)

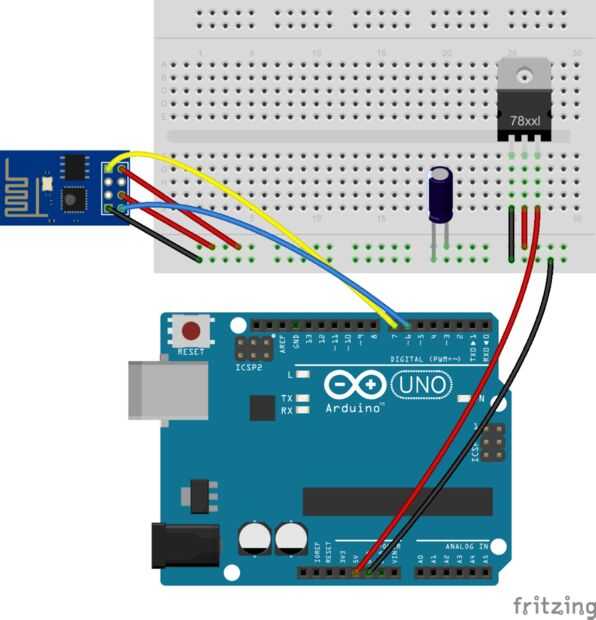

Paso 2: Diagrama del circuito:

Este proyecto se basa en un circuito muy simple que cualquiera puede hacerlo.

Consumo de energía:

Primero, se debe tener en cuenta que el Esp8266 funciona con 3.3V, conectarlo a 5V podía trabajar pero no es recomendada. Según su ficha técnica, el amperaje necesario para que el Esp8266 trabajar correctamente varía según su estado (transmitir, recibir, sueño profundo, etc...) y alcanza su punto más alto en alrededor de 200 mA mientras que corriente el Arduino para 3.3V Pin es solo 50mA,realmente funciona, pero usted no obtendrá un resultado perfecto.

Por lo tanto, hay muchas otras formas de energía del módulo (utilizando diodos, con diodo Zener, el regulador de voltaje). Creo que la mejor solución es hacer un circuito regulador de potencia independiente de 5 a 3, 3V, usted necesitará los siguientes componentes:

• LM1117 o LD1117: un muy común y barato 3,3 V regulador permite convertir la potencia 5V el Arduino a los 3.3V necesitadas para el módulo Esp8266.
• Un condensador de 10 μF.

Entonces, cuando se trata de las conexiones de TX y RX, se debe evitar conectar el TX del Arduino directamente a la RX del módulo Esp ya podría dañar ambos, por lo que dos soluciones fáciles puede utilizar para resolver este problema. La primera es utilizar un simple divisor de tensión con resistencias (como en el diagrama anterior) para bajar el voltaje de 5V del Pin TX del Arduino a 3.3 V o puede utilizar una palanca de cambios de nivel con un diodo, ambas hacen el trabajo correctamente y es elegir uno para su proyecto.
