Paso 1: Lista de componentes
El emisor situado en la silla y el receptor ubicado en otra parte (por ejemplo en su escritorio).

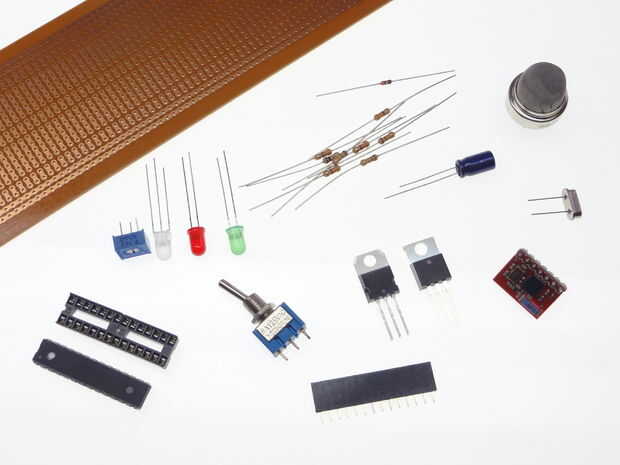

Aquí es lo que necesita para hacer un Fart-O-Meter:
Emisor:
1 x PCB de grandes protoboard
1 x 328/ATMEGA168 de arduino de la viruta con bootloader
1 x LM117-3.3V regulador (sku de Sparkfun: COM-00526)
1 x 7805 - regulador de 5V
diodos 1N4148 x 1
cristal 1 x 16Mhz
5 x 0.1uF condensador de desacoplamiento
1 x 220uf 16V condensador
1 x LED verde
1 x LED bicolor (o dos separados LED verde y rojo)
3 x 220 Ohm actual limitación de resistencia para LED
1 x 10K resistencia para el reset de la Arduino
2 x 100K potenciómetro - uno para calibrar el sensor de gas y otro para la depuración
1 x Jack de Audio 3,5 mm Utilice para conectar el sensor de metano
conector de audio 1 x 3,5 mm (sku de Sparkfun: PRT-08032)
1 x 8 x portapilas AA
clip 1 x 9V power - se conecta a mi 8 x portapilas AA
1 x carcasa de plástico
1 x FTDI Breakout básica - 5V (sku de Sparkfun: DEV-09716)
1 x MQ-4 - Sensor de Gas metano (sku de Sparkfun: SEN-09404)

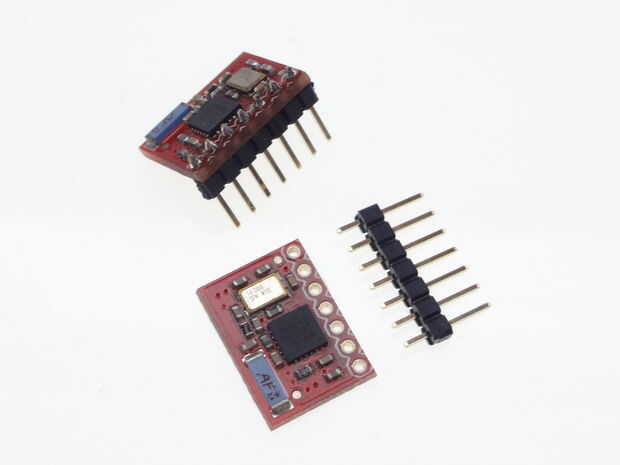

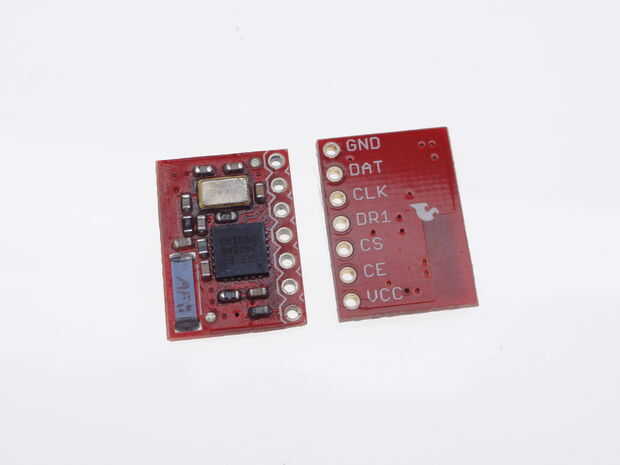

1 transceptor x nRF2401A con antena Chip (sku de Sparkfun: WRL-00152)
Receptor:
1 x Arduino (sku Solarbotics: 28920)
1 x protector (sku Solarbotics:16090)
1 x transmisor-receptor nRF2401A con antena Chip (sku de Sparkfun: WRL-00152)
1 x motor Servo
Hardware para el receptor
1 x gran acrílico/plexiglás hoja para montaje de todo
Topes de silicona x 4 - por lo que la plataforma no se deslice
4 x soportes HEX 3/8 de pulgada (sku de Sparkfun: COM-00126 )
4 x 1/4" tornillos de rosca 4-40 (sku de Sparkfun: PRT-00447 )
4 x tornillo tuerca - 4-40 (sku de Sparkfun: PRT-10232 )
2 x 1/2" tornillos 8-32 hilo de rosca de montaje servo
1 x 8 x portapilas AA
clip 1 x 9V power - se conecta a mi 8 x portapilas AA
