Paso 3: Compra de su equipo (el arduino y sus cables)
El siguiente en la lista de compras es el arduino que va a leer las entradas de palanca y botón. Para esto utilicé un Arduino Uno (http://www.amazon.com/arduino-org-A000066-Arduino-...). Cualquier modelo que cuenta con 14 entradas y 2 jardines funcionará pero este tutorial es para un Uno.

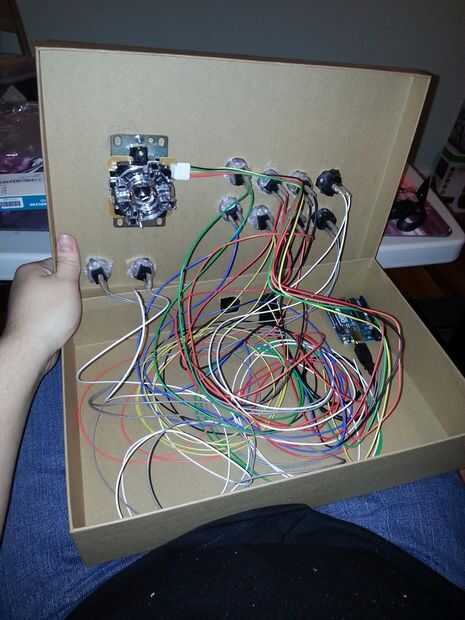

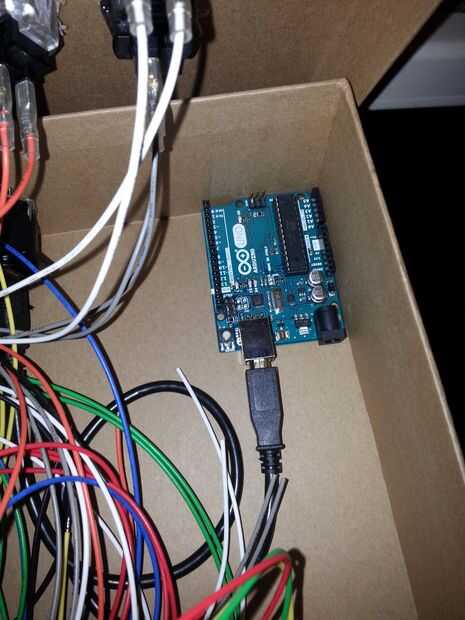

El siguiente es el cableado para el Arduino. El arduino uno lleva un usb B mientras que la mayoría cualquier usb que se desea utilizar utilizará usb A usted va a necesitar cablear por consiguiente. También para convencer probablemente tendrá que ser capaz de acceder a Puerto de usb de aduino indirectamente desde fuera de la caja.
Te recomiendo una de estas dos maneras de hacer esto:
- Usando una B larga a una usb necesitas:
- Largo B cable usb a un. Esto se utilizará para conectar a la computadora o consola (http://www.focusattack.com/10-foot-male-a-b-usb-2-...
- Macho de B a b hembra. Esto conectará tu arduino a un puerto abierto que puede poner en el exterior de su caja (http://www.newegg.com/Product/Product.aspx?Item=9S...)
- Con un largo a un usb se necesita
- A largo a un usb ( http://www.monoprice.com/product?p_id=5445
B aumentable a un feed-through (http://www.focusattack.com/neutrik-nausb-wb-ab-usb...)
A corta a B usb (http://www.focusattack.com/18-inch-male-a-b-usb-2-...)
En mi proyecto yo fui con enfoque 1 pero al final la única diferencia será el tamaño y forma del orificio, necesitará hacer en su caja para alojar el puerto usb.
