Paso 4: Compra de su equipo (el resto de los cables)

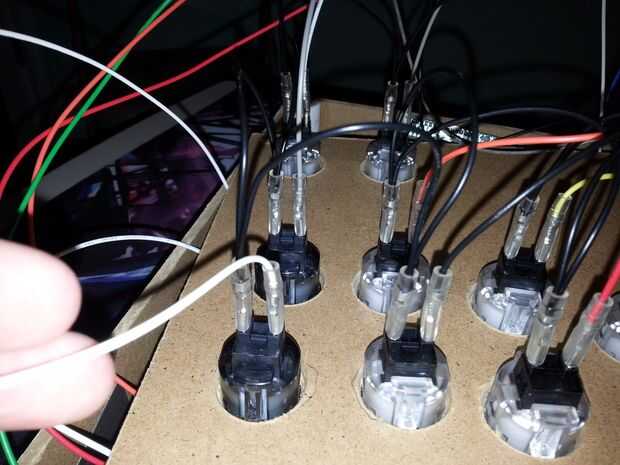

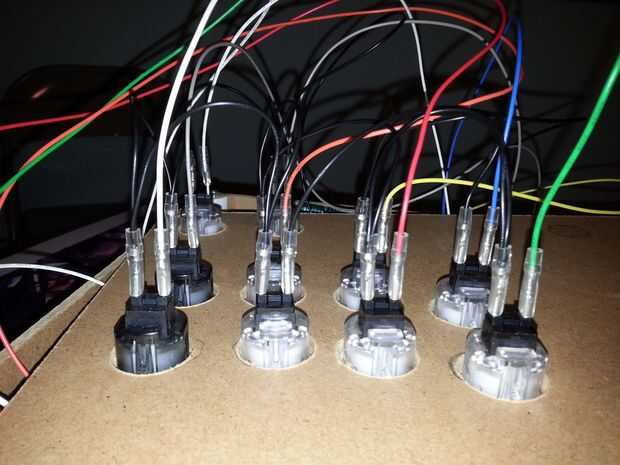

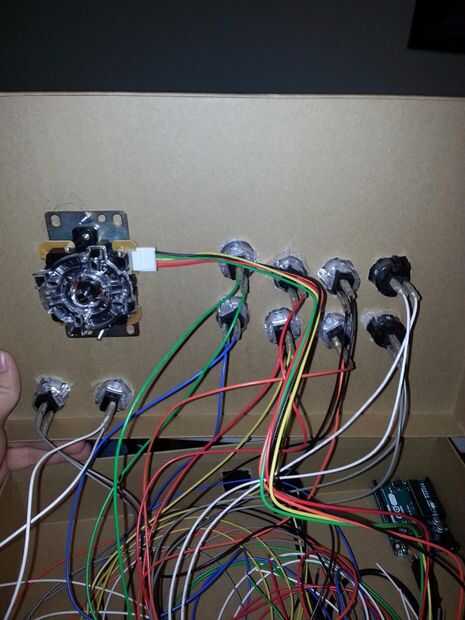

Mirando los botones que usted puede haber notado las 2 patas del enchufe. Esto es lo que se conectará a los cables que se conectan con el arduino. Es importante saber que uno es utilizado como el alambre de entrada real, con el otro como una línea de conexión a tierra. Dos pongs pueden hacer cualquier trabajo para no tener que preocuparse acerca de que uno que es. También tomar nota del número de argumentos en su arduino. La ONU sólo tiene 3, y uno será utilizado por el joystick, por lo que necesitarás para encadenar su cable a tierra para por lo menos una mayoría de 10 botones.
Esta es la lista de cables que necesitas:
- Al menos 10. 110" rápida desconecte los cables para conectar a las entradas de los botones (http://www.focusattack.com/16pc-22-awg-wire-with-1...)
- . 110" Wire encadenar de tierra (10) (http://www.focusattack.com/10-connection-22-awg-11...)
- Por lo menos 15 Flexible Breadboard puente cables M/M ( http://www.amazon.com/gp/product/B005TZJ0AM?psc=1&...)
Nota importante: Si su memoria no viene con sus cables como lo hizo en mi enlace necesita adquirir los cables adecuados para así. Esto incluye 4 cables para los 4 micro interruptores y 1 extra para el cable de conexión a tierra.
