Paso 6: Empalmar los cables.
Este siguiente paso es hacer todos sus cables utilizable. Como habrás dado cuenta de los extremos de la. 110" los cables son sólo esbozos que no será capaces de conectar tu arduino. Sin embargo se enchufa los cables de puente m/m en su arduino. Para resolver este problema, tendrá que empalmar los cables.
Para este paso necesitarás:
- Soldadura de hierro
- De la soldadura
- Encogimiento del calor
- Cortadores de alambre
- Ohmiómetro
Si nunca han empalmado los cables antes de que usted puede investigar más sobre él pero aquí son los pasos básicos para este proyecto:
- Hilo de rosca la. 110" alambre a través de la contracción.
- corte en la goma de la. 110" alambre y retire para que el cable está expuesto. Gire la goma al hacerlo, para que el alambre se giró y no deshilachado.
- Cortar un extremo del cable puente m/m y repita lo que hiciste en el paso uno

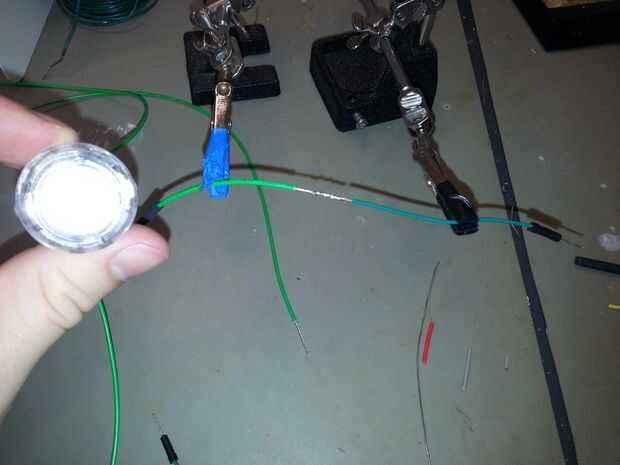

- Gire con cuidado el. 110" y el puente de alambre juntos. El objetivo para crear un giro que dejará los cables de tracción aparte.

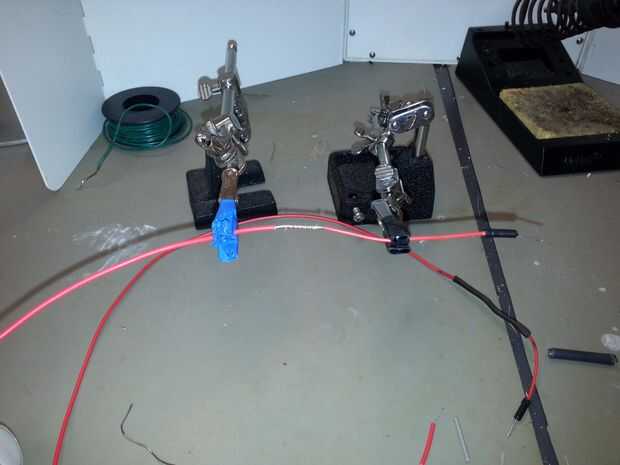

- Utilizar un cautín y soldadura para cubrir el empalme con una suave capa de soldadura. Esto agregará más fuerza al empalme
- Mueva el encogimiento del calor sobre el empalme y reducir moviendo un encendedor debajo de él (Asegúrese de no quemar los cables. Ello, moviendo constantemente el encendedor)
- Prueba el cable con un ohmiómetro tocando cables rojo y negro del ohmiómetro a cada extremos del cable. Si el óhmetro indica la resistencia como menos entonces 1 eres bueno.
Usted tendrá que repetir este proceso para cables de entrada de los 10 botones, el cable de tierra de la cadena y los cables joysticks 4 + cuenta con cable de tierra.
Nota importante:
Usted no necesita preocuparse demasiado acerca de estropear este paso si usted compró los enlaces que he proporcionado en este tutorial ya que no sólo tendrá más alambres entonces usted necesita pero también la. 110" los cables son mucho más largos y tienen que ser. Debido a esto si te equivocas arriba puede sólo cortado más alambre y vuelva a intentarlo desde el paso uno. La excepción a esto son los cables de la palanca de mando y el cable a tierra. Como tal te recomiendo ahorrar ésos hasta que usted esté cómodo con el proceso.
