Arduino + fischertechnik TX-C - conexion I2C del Sensor verdadero color (1 / 6 paso)

Paso 1: Solución técnica

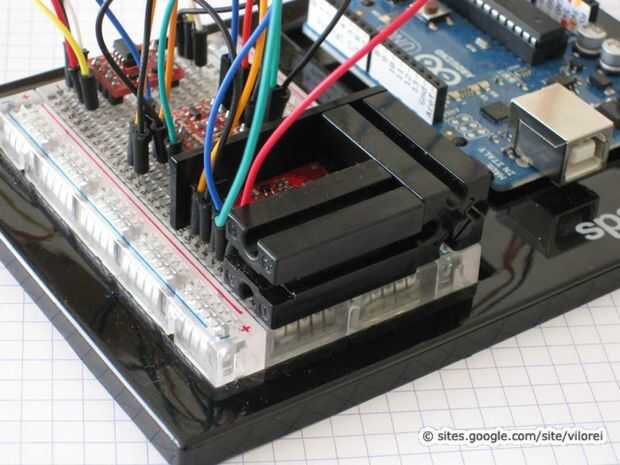

Lateral en el Arduino, estoy usando:
Kit del • inventor para Arduino (Sparkfun KIT-10173 )
• Convertidor de nivel de lógica (Sparkfun 08745 BOB )
• Comité de evaluación de color luz de Sensor (Sparkfun SEN 08663 ) basado en Avago ADJD-S371-Q999
• Opto-aislador Breakout (Sparkfun 09118 BOB )

Avago ADJD-S371-Q999 es una de cuatro canales, rojo, verde, bleu y claro, sensor de color de 10 bits con LED blanco incorporado.

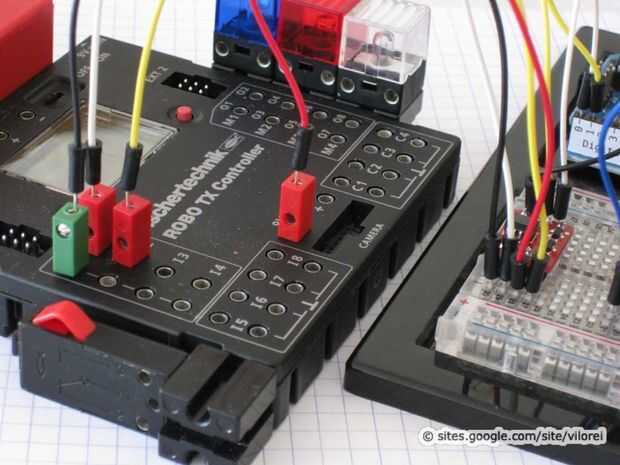

En el lado de fischertechnik, estoy usando
• un controlador Robo TX (aquí o allí )
• un interruptor
• tres lámparas

El Robo TX controller es I2C capaz pero, como en el día de hoy, esta característica está en desarrollo. Para conectar el sensor Avago directamente no funciona!

Vea aquí una breve comparación entre el Arduino y el controlador Robo TX.
