Arduino + fischertechnik TX-C - conexion I2C del Sensor verdadero color (2 / 6 paso)

Paso 2: Arduino lado - Hardware

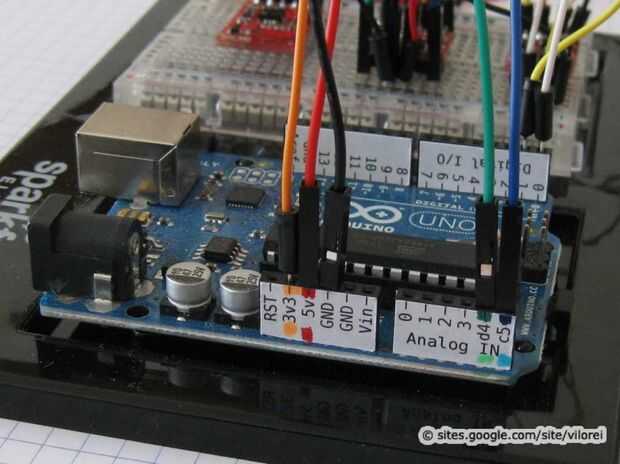

Usar los siguientes colores:
• rojo cable de 5V
• negro cable para tierra
• azul cable para I2C SCL
• verde cable para I2C SDA
• blanco cable D0
• amarillo cable para D1

Proporciono el cableado paso a paso:

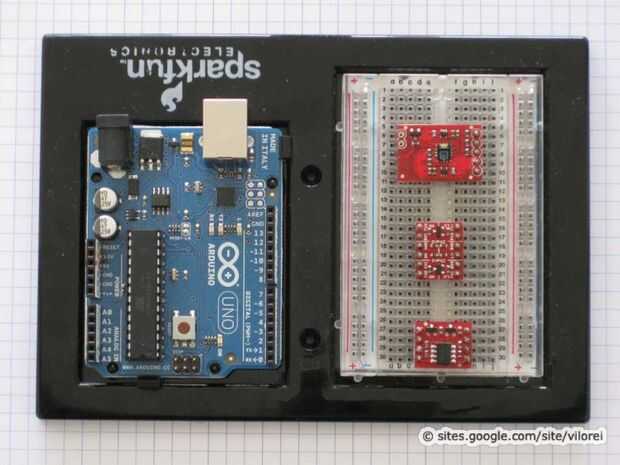

1• tablero vacío

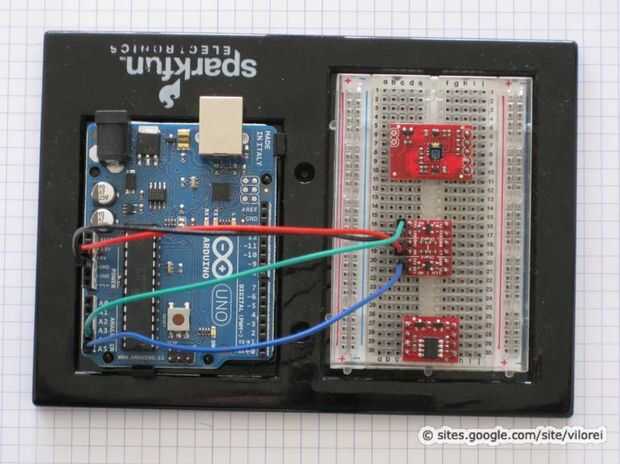

2• energía y conexiones I2C entre Arduino y lógica nivel conector

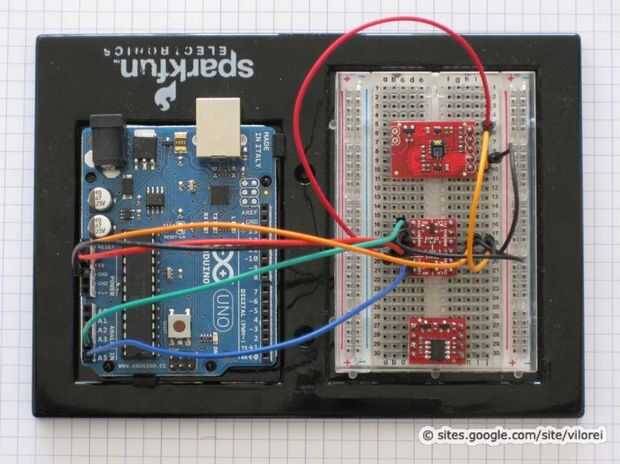

3• potencia las conexiones entre el sensor de color y convertidor de nivel de lógica y 5V el LED incorporado

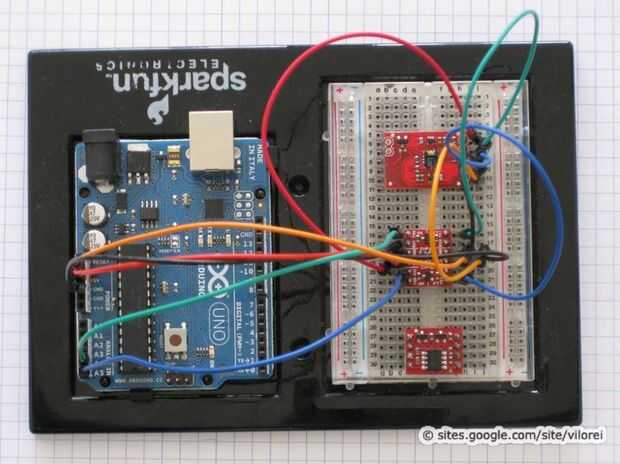

4• I2C conexiones entre color convertidor de nivel sensor y lógica

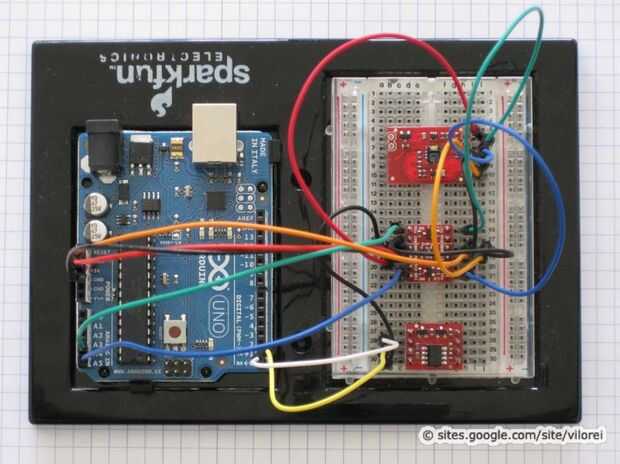

5• las conexiones digitales entre Arduino y el opto-aislador

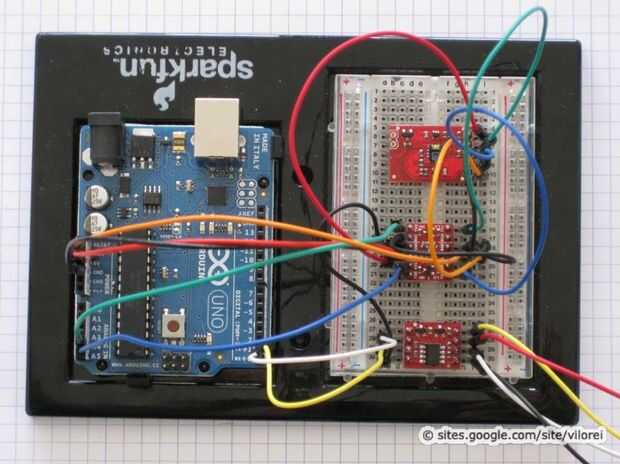

6• cables de opto-aislador a la controladora fischertechnik TX
