Paso 1: Los proyectos y detalles
Este flujómetro está incluido en un sistema de regulación de flujo y de presión. Da un masurement del flujo (1.5 l/mn a 100 l/mn) convertida en una señal eléctrica (4/20mA). La señal se dirige a una presión de trabajo cual regulador controla la velocidad aumento/disminución de una bomba de agua.

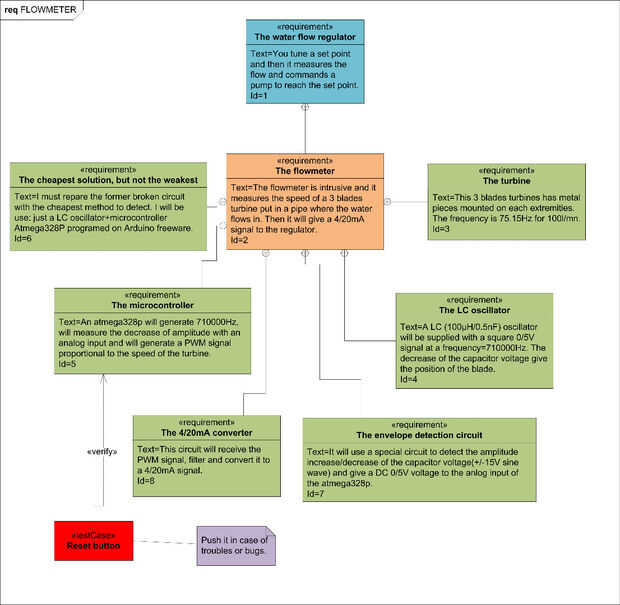

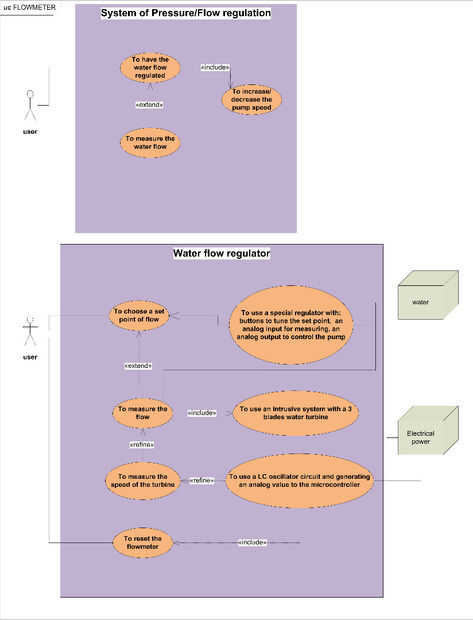

Este proyecto se utiliza para medir flujo de agua como se puede ver en el caso de uso y los diagramas de requisitos.
Me gustaría crear una solución más sencilla pero la inicial roto el circuito estaba cubierta de una especie de resina de epoxy negro para hacer componentes no reconocible, oculto e imposible de reparar.
Usé un LC (100uH / 0.5nF) circuito provisto de señal HF cuadrado DC (710 kHz, f = 1 / (2.pi.square (LC) de la raíz). Frente a la bobina gira las aspas (3 módulos cada uno cubierto de un pequeño trozo de hierro): la velocidad de la turbina le da el flujo. La dificultad más importante fue elegir la frecuencia correcta: debe ser el más alto para tener la distancia correcta de detección entre la bobina y la hoja. La distancia de detección aumenta con la frecuencia.
Aquí, la distancia es de aproximadamente 4 mm a través del cilindro de vidrio. Cuando un pedazo de metal está delante de la bobina, crea a Foucault corrientes en la ferrita disminuye el campo magnético. Tan disminuir L y el voltaje del seno en C disminuir demasiado. La medición de esta fluctuación de voltaje en poco tiempo da el flujo. Es un método intrusivo.
Otra solución de sensor se utilizará:
-un imán y un sensor de efecto hall como este
un muy buen proyecto pero necesitan imanes fuertes y muy pequeña para cortar en las formas de derecho y un sensor especial.
-un sensor inductivo pero la distancia de detección, la sensibilidad y la solución no compacta (estos sensores son hudge en comparación con la distancia entre 2 cuchillas) no es conveniente este tipo de detección: no funciona.
El proyecto es controlado por un atmega328p y programar con Arduino.
