Paso 3: El caso de la dimensión
Obras de OpenCase por lo que le permite definir algunas dimensiones para su caso y OpenSCAD genera y procesa las piezas. Después de la exportación a ficheros DXF y cargarlos en el cortador del laser. Para el caso de la dimensión, abra el archivo de "open-case.scad" en OpenSCAD. OpenSCAD tendrá un minuto para hacer un render de la vista previa inicial.

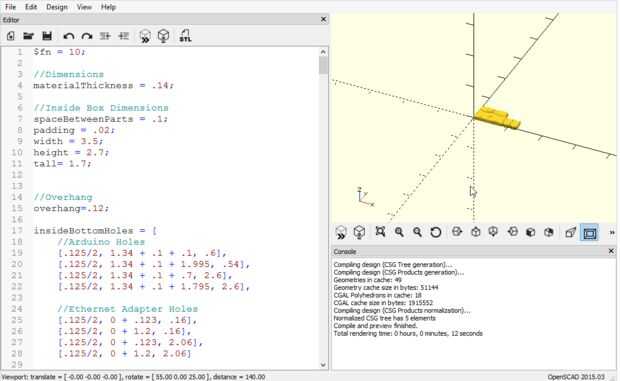

Debería ver una pantalla como en la imagen. Puede haga clic y arrastre en la vista 3d o utilice la rueda de desplazamiento del ratón para acercar y alejar. No cambie su diseño en absoluto, así que siéntase libre para jugar.
En la columna izquierda de la pantalla es el código para OpenCase. Esto es todo OpenCase es en la actualidad, sólo un archivo grande de OpenSCAD. Las primeras docena líneas son donde se define su caso. Desde OpenSCAD y DXF son "menos" no importa si usas mm o pulgadas. En la actualidad son configuración en pulgadas para un Arduino Uno con puerto MiniUSB con una tarjeta de red HR911105A.
Seguir adelante y cambiar las siguientes Variables:
- materialThickness - este debe ser el espesor del material :) Podría hacer una caja de madera de balsa o cartón, acrílico, MDF, lo que sea. Sólo medir el espesor y utilizarla para esta variable.
- spaceBetweenParts - usted puede cambiar esto a lo que quieras. En teoría se que produciría exactamente el "corte" de su láser de corte haciendo el desecho por lo menos, pero que tipo de diversión que una pieza grande con todas las piezas de cortan.
- acolchado - sólo dejar esto en.02 por ahora, leer el readme de OpenCase para más detalles.
- anchura - este es el interior ancho de la caja
- altura - este es el interior "altura" o dimensión Y del caso
- altura - la altura es el caso. (Z)
A continuación, necesitará especificar los agujeros y cortes en su caso. Usted puede poner los agujeros en la parte superior y la inferior de la caja y orificios y aberturas rectangulares en la parte frontal.
Un "agujero" se define como un array de 3 elementos. es decir: [.125/2, 1.34 +.1 +.1,. 6] el primer elemento es el radio del agujero (.125/2, o un agujero de 1/8 pulgadas). El siguiente elemento es la coordenada X de la parte inferior izquierda del panel frontal, el último elemento es la coordenada Y de la parte inferior del panel.
Un "recorte" es una matriz de 4 elementos, los dos primeros elementos son el x y y coordenadas de la esquina inferior izquierda, el terceros y cuarto elementos de la matriz son la anchura y la altura de la abertura.
En el futuro, OpenCase probablemente tendrá un número de archivos de ejemplo de sistemas reales (frambuesa Pi, PiZero, Samsung Arktik, etc...) que se pueden utilizar como punto de partida para su caso.
