Paso 3: Paso 3: los circuitos
Este es uno de los circuitos más fácil por ahí, pero fue un reto para mí. No voy a dar detalles exactos del circuito por dos razones.
1. Si usted está familiarizado con la electrónica, entonces esto es fácil para usted (prob podría hacerlo mejor)
2. Si se está aprendiendo es brillante para usted como le dará una oportunidad de desarrollarse.
Si entiende por transistores, resistencias y tener conocimiento básico de arduino... Esto debería ser un paseo en un parque
Usando la biblioteca CapacitiveSensor. Salto el 6.6Mohm resistencia a través de patillas 2 de arduino y 4. Conecte un alambre largo al pin 2, esto sirve como el pin de sentido. Este será el botón de encendido (los fans y todos los leds)
para la luz, salto la 6.6Mohm resistencia en pin 2 de arduino y el pin 6 y como última vez Conecte un alambre largo al pin 6 y este será el sentido de la luz. Tenga en cuenta que puede cambiar la designación de pines en el código. el poder podría ser luz y viceversa.
los cables como son funcionará como capsense, pero necesitamos tener almohadillas para tocar. para esto utilizamos un poquito de papel de aluminio envuelve alambre expuesto. Esta hoja se unirá a su panel de control.

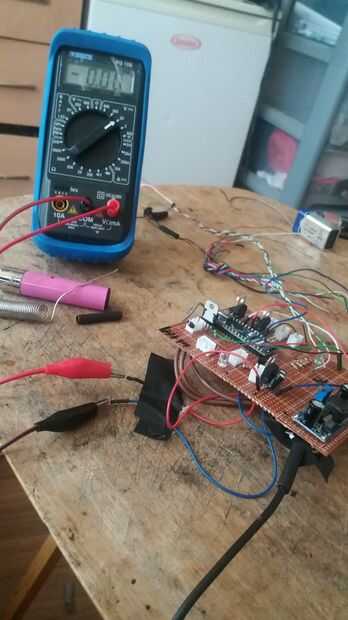

prueba este circuito en una placa de pan antes de soldar.
DE SOLDADURA

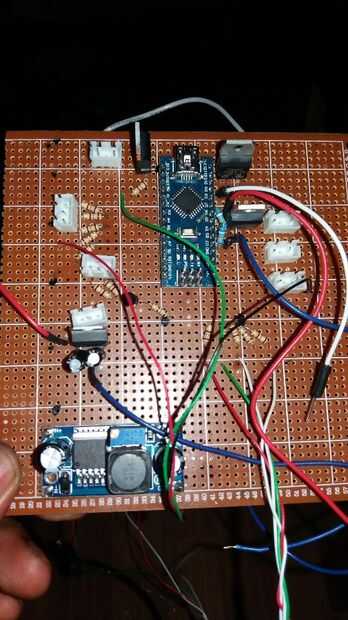

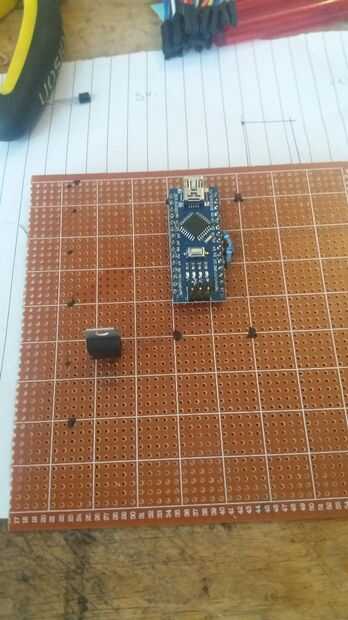

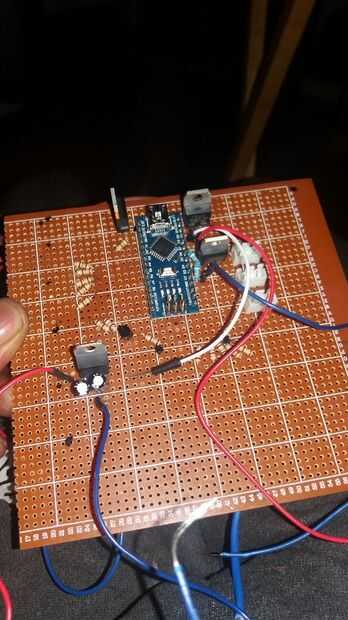

Empecé con el NANO seguido del regulador de 5v y condensadores. después de soldar en los transistores añadido resistencias para matriz de led
Mayoría de las veces me fui en la soldadura y el 20%, escribir código 45%, 35% de depuración de código de depuración
