Arduino funciona Tip31 + LED

*** este Instructable por el momento solo muestra las partes. Todo el proyecto no está completo

Partes utilizadas:
Tip31
5 LEDs
Arduino uno
Protoboard
jack audio macho de 3,5 mm a + y -
cables para protoboard
Presione el botón

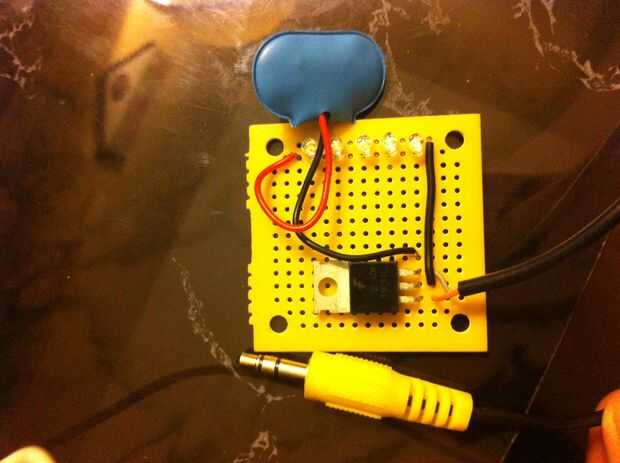

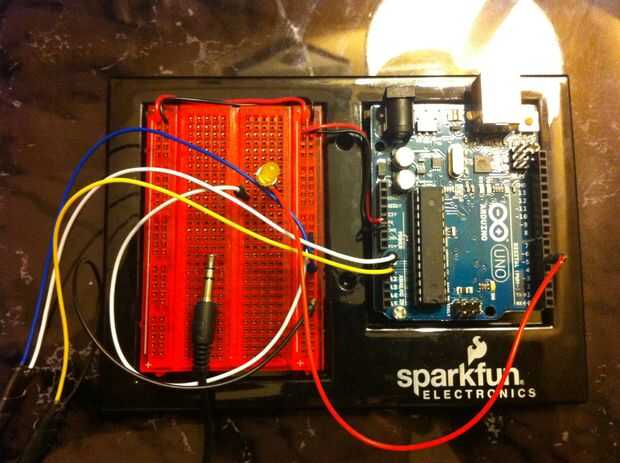

Construcción:
Coloque los LEDs en paralelo con los demás.
Fije el Tip31 en la placa y conecte la media a los conductores negativos de los LEDs.
Conecte cualquier pin de salida en el Arduino a los cables positivo de los LEDs y el terminal negativo a masa.
Conecte los conductores positivos y negativos del jack 3.5 a su relativa conduce en el Tip31.
Conecte un cable del botón al pin 2 de Arduino y el otro cable con el conector de tierra.

Usted necesitará un código de Arduino que cambiará la salida que alimenta los LEDs y el Tip31 de a cada momento
se pulsa el botón. (Estoy todavía trabajando en este instructable y pronto a publicar el código).

Etiquetas: Arduino, LED, TIP31
