Paso 3: Arduino Uno, Ethernet Shield y módulo relé de 4 canales
![]()
![]()
![]()
Por ensayo y error, primero montara el Arduino Uno en la parte inferior la mitad del plástico de la caja por perforación en la parte inferior. Tuve que cortar y a presentar el plástico para permitir que el conector USB. Usé a los espaciadores para el Arduino Uno en la parte inferior. De manera similar, os adjunto el módulo relé de 4 canales en la parte inferior de la mitad de la caja de plástico.

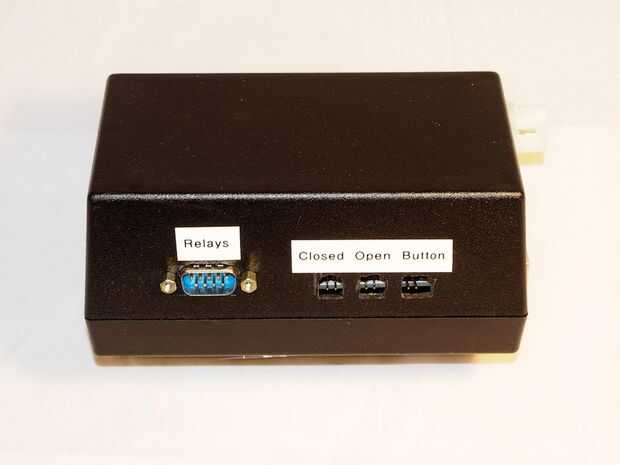

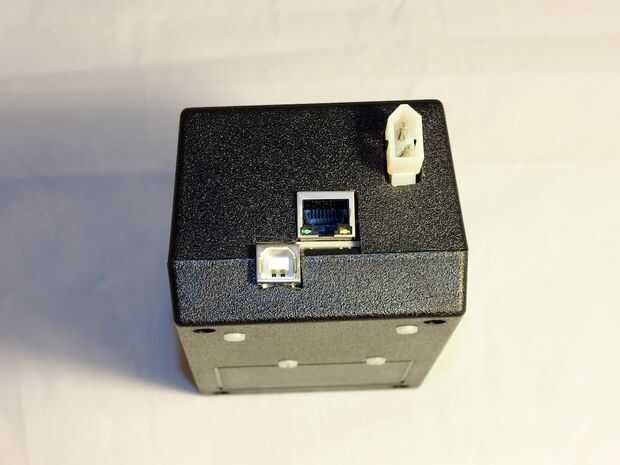

Yo también perforación/corte/presentó los agujeros en la parte superior del plástico de la caja para el conector de Ethernet, el conector de 24V, el conector DB9 y la cabecera de switch y sensores.
En la primera foto de abajo, ya he conectado los cables del conector DB9.
