Arduino, giroscopio y procesamiento (2 / 4 paso)

Paso 2: construcción

El circuito consiste en un giróscopo conectado directamente al puerto 0 de tu arduino. Algunos condensador añadido para reducir el ruido del valor analógico.

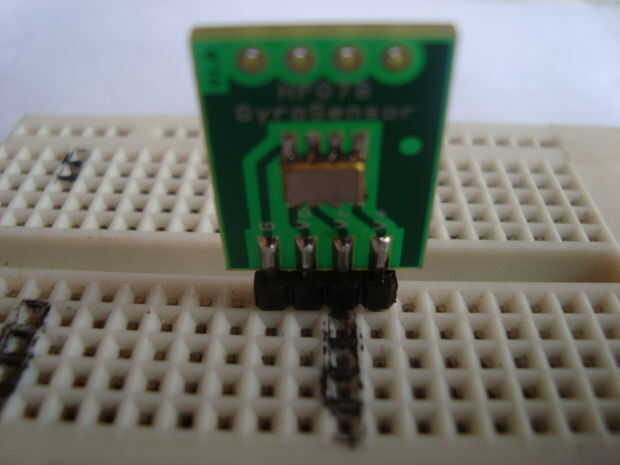

1 - conectar el giróscopo en el protoboard

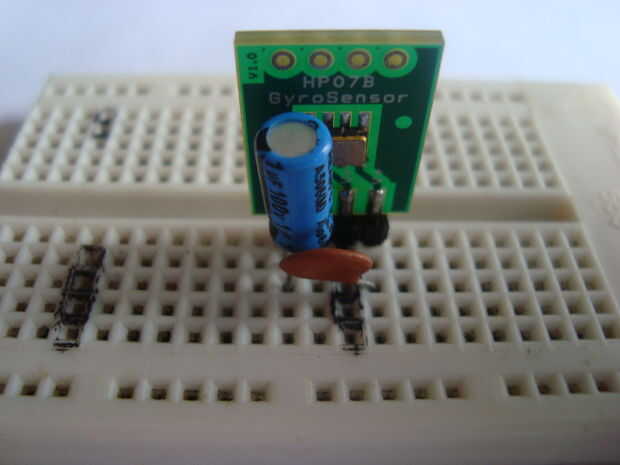

2 - Conecte un condensador de cerámica de pequeño para evitar el ruido DC entre el conector de tierra y la señal vout. (opcional)

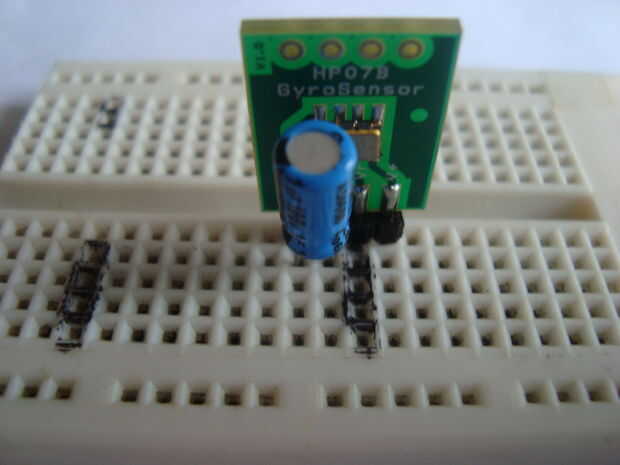

3 - agregar otro condensador para reducir aún más el ruido entre el conector de tierra y el pin de vcc. (opcional)

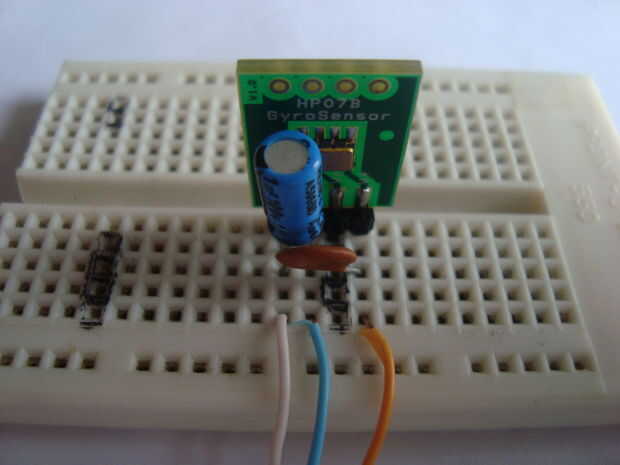

4 - alambre siempre algo:

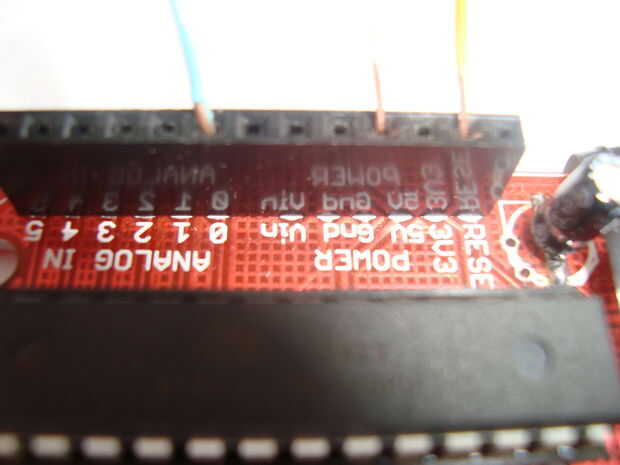

-Pin Vo de giróscopo conectado a port0 analógico en arduino (cable azul)
-Pin G de gyroconnected a tierra (cable blanco)
-V + pin de giróscopo conectado a Vdd(3.3V) (cable naranja)
