ARDUINO GOPRO TIMELAPSE SLIDER (2 / 5 paso)

Paso 2: El control deslizante/trineo

Comencé por taladrar cuatro orificios de 8mm de diámetro en el trineo.

A continuación tomó cuatro pernos de 8mm como ejes y poner cuñas cojinetes y anillos de distancia sobre la misma.

Los anillos de distancia son de Skate/patines ruedas, son entre los rodamientos, tubos de metal pequeño.

Desde el trineo va:

  1. cuña
  2. rodamiento
  3. anillo de distancia
  4. rodamiento
  5. cuña
  6. tuerca

Así que es el mismo procedimiento como con una rueda del patín, no añadir una rueda a él.

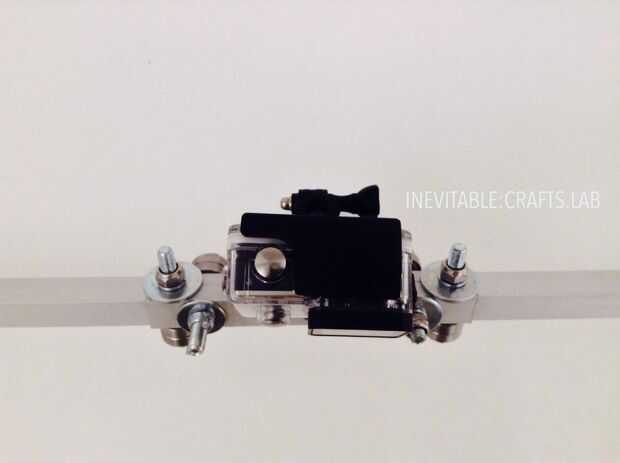

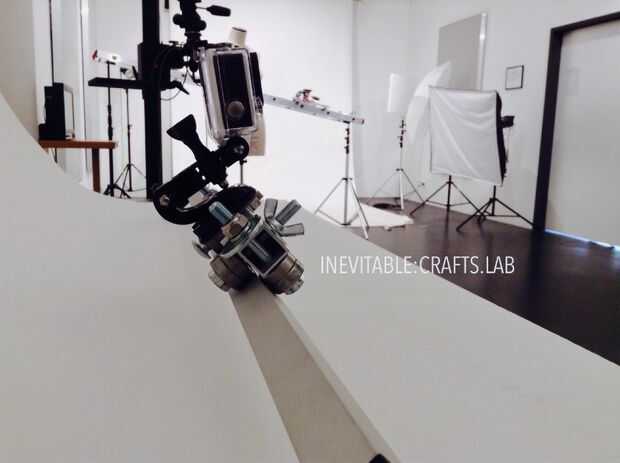

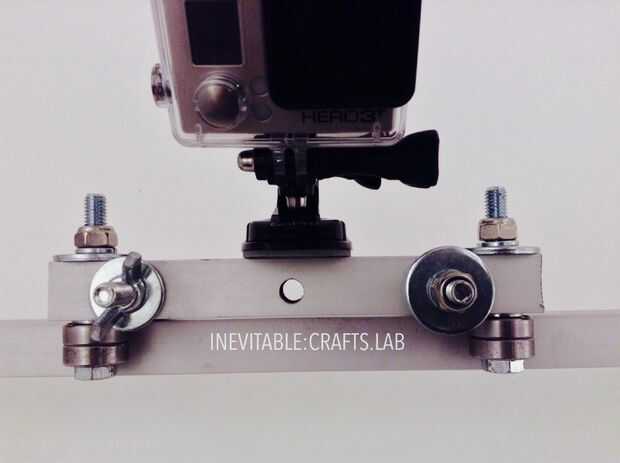

Hacer esto para todos los cuatro ejes, ver las fotos para más detalles, pero tener en cuenta, que i didn´t usar los anillos de distancia en la versión que está en las fotos. Para la distancia anillos puedes ver las fotos del siguiente paso.
