Paso 2: Gancho de todo

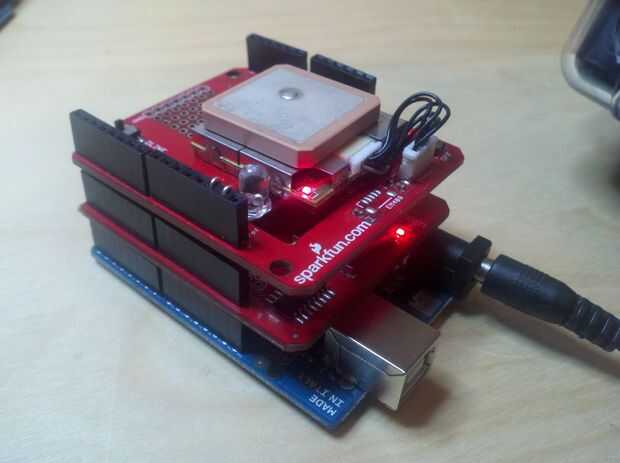

Pongo el escudo de GPS en la parte superior para maximizar la recepción.

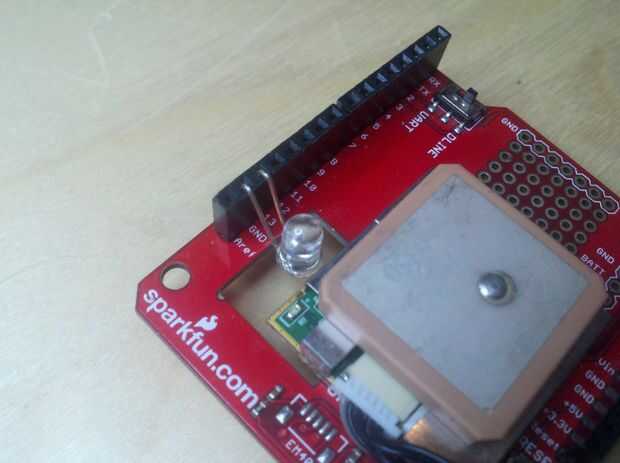

El led está en el pin 13 (véase cerca hacia arriba de la foto). Este parpadeará cada vez que registra un punto GPS.

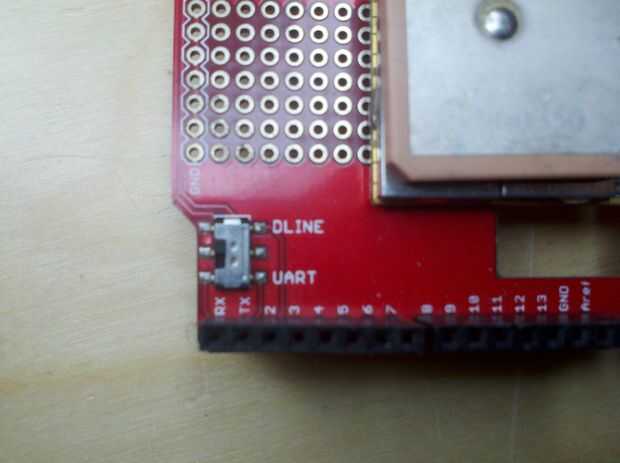

Para trabajar con mi código, asegúrese de que el pequeño selector está en "DLINE" en la pantalla del GPS. (Incluido un cierre para arriba si no tienes idea lo que estoy hablando) Esto es para que podamos usar los pines 2 y 3 para comunicarse con el GPS en vez de la configuración "UART", que utiliza los pines 0 y 1. Esto es una preferencia personal, modificar el código. Si se usa el UART, haga pasar a DLINE durante la carga de código para el Arduino si se une el escudo.
Por último Recuerde tener su tarjeta microSD formateada a FAT (FAT16).
Sparkfun (y muchos otros) tienen algunos tutoriales impresionantes en las páginas de producto que hace referencia en la página de Hardware de este Instructable para ambos de los escudos. Recomiendo un vistazo a través de ellos si esto es un poco demasiado confuso. (Especialmente el tutorial microSD !)
