Paso 1: Hardware de la Asamblea
Ed: Ver la galería de imágenes para más información sobre la construcción...

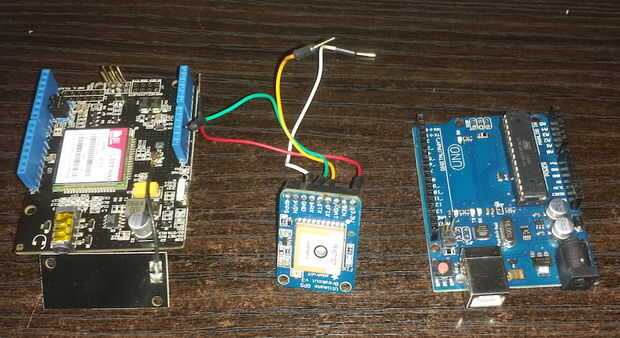

Mi desbloqueo GPS ya tenía un encabezado mujer soldado en lugar de un proyecto anterior, por lo que era más fácil utilizar algunos jumpers de mi kit de protoboard para todo trabajo. Si estoy contento con cómo esto está funcionando después de un mes, te recoge otro tablero GPS y soldar en su lugar por lo que esto puede volver en el kit de creación de prototipos. Si tengo problemas de bloqueo de gps, la reemplazaré con un escudo de Itead Studio GPS tenga a la mano que permite para una antena activa externa.

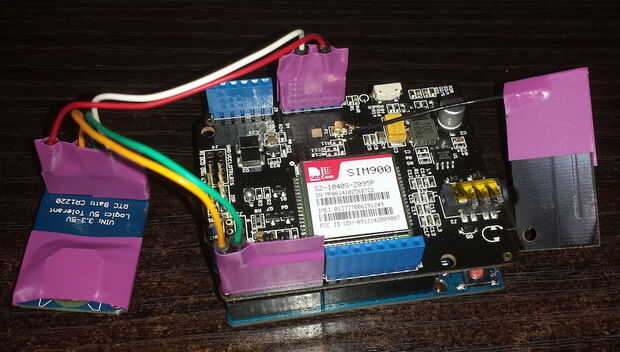

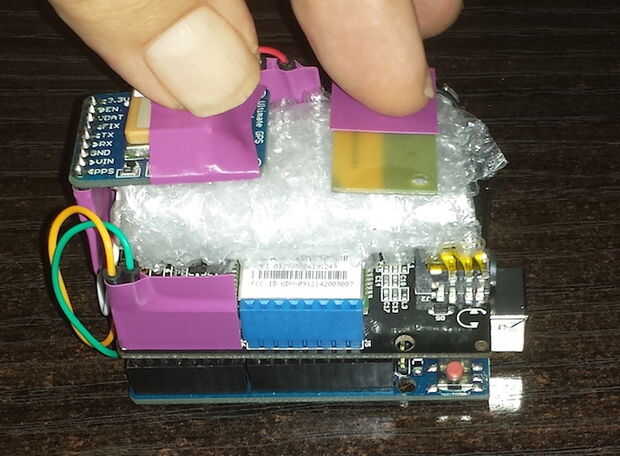

Para su información, utilizando hardware de serie el GPS requiere quitar los pines TX y RX al actualizar el programa de Arduino. Así que, una vez que se realizaron todos los ajustes del software, me aseguré que todo lo trabajado, entonces comenzó a grabar todo lo posible para mantener los puentes en su lugar y cubrir cualquier posibles cortos circuitos cuando se ensamblaron todas las piezas. Usé el abrigo de burbuja para hacer los bits montados presione contra la parte interior de la caja de manera que nada tuvo que ser atornillado o pegado en su lugar.

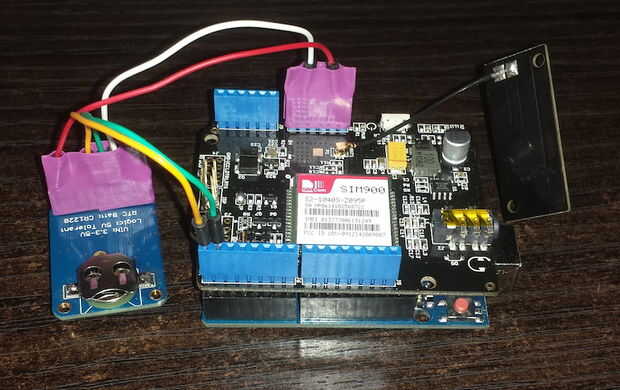

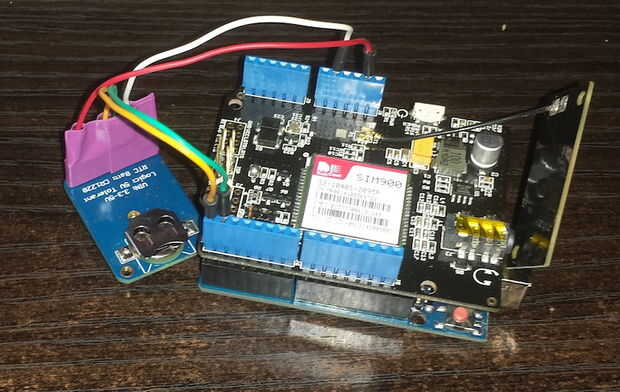

El escudo de GPRS también necesita un poco de atención. La soldadura de la almohadilla de puente (sólo hay uno en el tablero) para que el escudo puede ser encendido por tomar el pasador 9 alto por un momento. De lo contrario, tendrías que presionar el interruptor en el circuito cada vez que encienda.

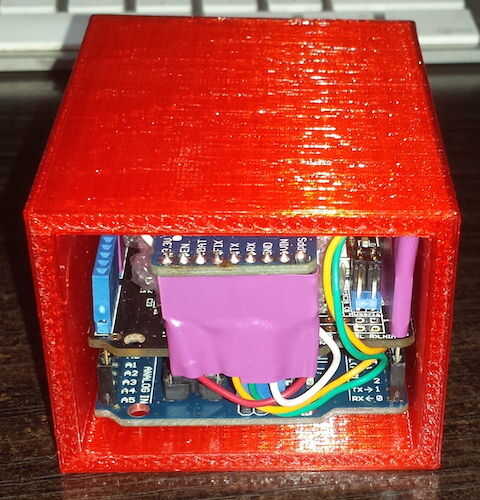

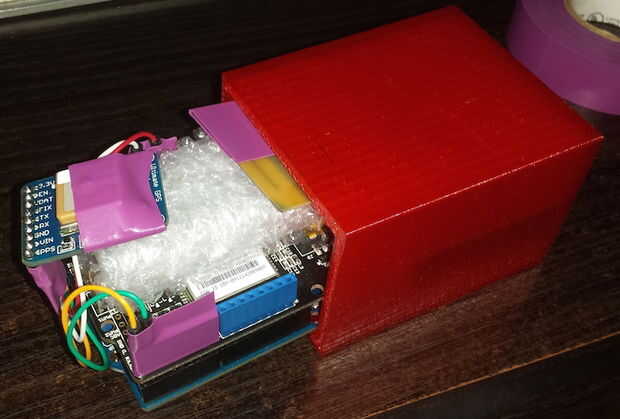

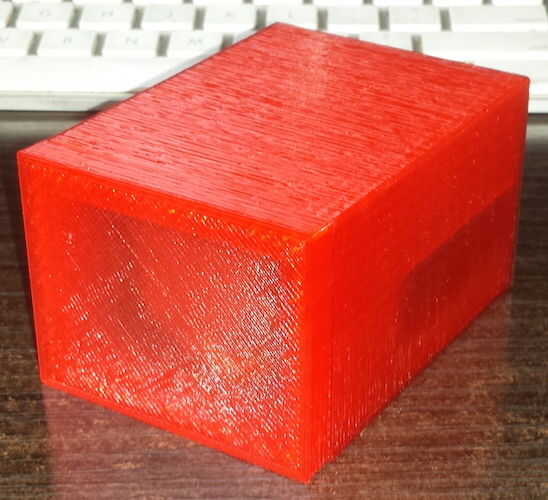

Deslizando las tripas en la caja, atiza el puerto usb por la parte trasera para poder. Pegamento caliente del derretimiento selló el espacio que rodea el puerto usb y tiene la tapa. Bolero o dos grifo manejaría la tapa así.
Echemos un vistazo en el software siguiente.
