Arduino - Grove I2C Driver Motor (3 / 4 paso)

Paso 3: Hardware

Ahora tiempo para las conexiones el Arduino tiene la línea SCL en el pin analógico 5 y línea SDA en el pin analógico 4.

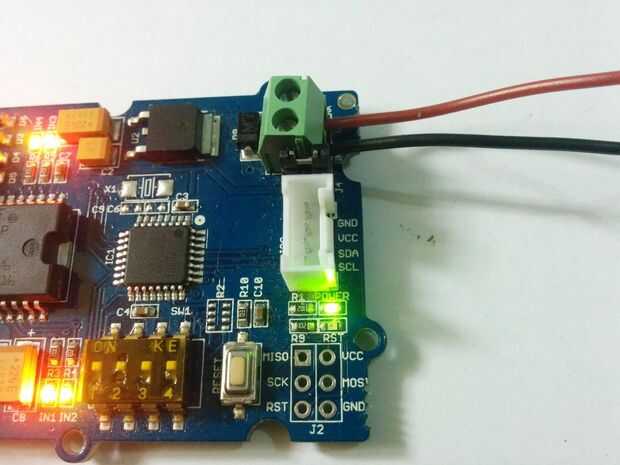

Aquí es cómo usted necesita conectarse él hardware-

  • Pin analógico Arduino 5 - Grove I2C Motor controlador SCL
  • Pin analógico Arduino 4 - Grove I2C Motor Driver SDA
  • Arduino + 5V - Grove I2C Motor Driver VCC
  • Arduino Gnd - Grove I2C Driver Motor Gnd
  • Fuente de alimentación + - Grove I2C Motor Driver VS

  • Alimentación alimentación Gnd - Grove I2C Driver Motor Gnd

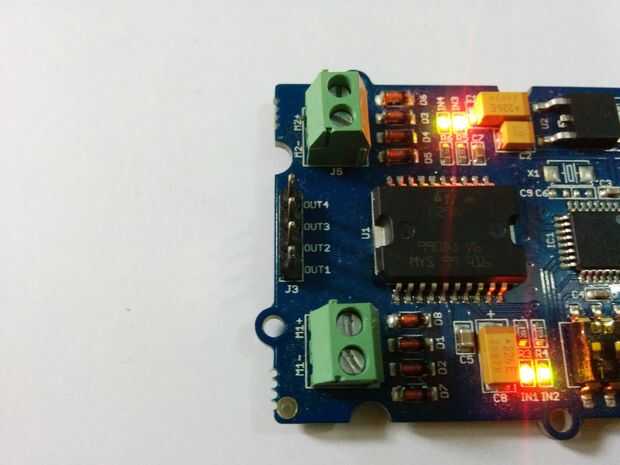

El Motor puede ser conectado en la salida 1 y 2 y si usas 2 motores el otro motor en la salida 3 y 4.

Después de conectar el hardware es el momento de subir el código...
